Was ist eine LED-Treiberplatine und wie funktioniert sie in der LED-Beleuchtung?

Ein LED-Beleuchtungsprodukt ist nur so zuverlässig wie das elektrische System, das seine Lichtquelle mit Strom versorgt. Hinter den sichtbaren LEDs verwaltet die Treiberschaltung den elektrischen Eingang und liefert die vom LED-Modul benötigten Betriebsbedingungen. Die Leiterplatte, die diesen Schaltkreis trägt, muss die im Produktdesign definierten Komponenten, elektrischen Verbindungen, mechanischen Strukturen und Fertigungsanforderungen erfüllen.

Eine LED-Treiber-Leiterplatte ist die Leiterplatte, die zur Montage und Verbindung der elektronischen Komponenten eines LED-Treibers verwendet wird. Abhängig von der Produktarchitektur kann es Leistungsumwandlung, Stromregelung, Schutzfunktionen oder Steuerschaltungen unterstützen. Sein Design beeinflusst die Platzierung der Komponenten, die elektrische Verlegung, den Baugruppenzugang und die Art und Weise, wie der Treiber in das fertige Beleuchtungsprodukt passt.

Für einen PCB-Produktmanager umfasst die Auswahl oder Entwicklung einer LED-Treiberplatine mehr als nur die Bestätigung der Platinenabmessungen und der Kupferdicke. Das Ingenieurteam muss die elektrischen Anforderungen des Fahrers definieren, eine geeignete Platinenkonstruktion auswählen, das Layout überprüfen und Fertigungsspezifikationen festlegen, bevor das Design freigegeben wird.

Diese Entscheidungen beeinflussen auch, wie die Treiberplatine mit der LED-Lichtplatine zusammenarbeitet. Einige Beleuchtungsprodukte verwenden eine separate Treiberplatine und eine LED-Platine, während andere Funktionen in einer kompakteren Baugruppe integrieren. Jede Anordnung stellt unterschiedliche elektrische, thermische und mechanische Anforderungen.

Was ist eine LED-Treiberplatine?

Eine LED-Treiberplatine ist die physische Plattform, auf der die Komponenten einer LED-Treiberschaltung montiert und miteinander verbunden sind. Es stellt leitende Pfade zwischen Komponenten bereit und behält gleichzeitig den für das Design erforderlichen Abstand, das Layout und die strukturelle Unterstützung bei.

Die Platine selbst regelt weder den Strom noch wandelt sie die Spannung um. Diese Funktionen werden von der auf der Platine montierten elektronischen Schaltung ausgeführt. Die Leiterplatte macht die Schaltung physikalisch realisierbar, indem sie die Kupferverbindungen, Komponentenmontagebereiche und die Isolationsstruktur bereitstellt, die für das beabsichtigte Design erforderlich sind.

Eine LED-Treiberplatine kann Komponenten wie Schaltregler, Transistoren, Dioden, Widerstände, Kondensatoren, Induktivitäten und Anschlüsse enthalten. Der genaue Komponentensatz hängt von der Topologie des Treibers, den Eingangsanforderungen, den Ausgangseigenschaften und den Zusatzfunktionen ab.

Beispielsweise erfordert ein Treiber, der für ein mit Wechselstrom betriebenes Beleuchtungsprodukt entwickelt wurde, möglicherweise eine andere Schaltungsanordnung als ein Treiber, der von einer Niederspannungs-Gleichstromquelle gespeist wird. Einige Produkte erfordern Dimmschnittstellen, Kommunikationsfunktionen oder zusätzliche Schutzfunktionen. Diese Anforderungen beeinflussen die Komponentenauswahl und das PCB-Layout.

Aus Sicht der Produktentwicklung ist die LED-Treiberplatine daher Teil eines größeren elektrischen Systems. Seine Anforderungen sollten zusammen mit der Treiberspezifikation, den Eigenschaften des LED-Moduls und dem mechanischen Design der gesamten Leuchte festgelegt werden.

Eine Platine, die die Bauteile physisch unterbringen kann, ist nicht unbedingt für die Produktion geeignet. Auch Schaltungslayout, Isolationsanforderungen, Bauteilabstände und Montageprozess müssen mit der vorgesehenen Anwendung kompatibel sein.

Wie funktioniert eine LED-Treiberplatine in der LED-Beleuchtung?

Der Betrieb einer LED-Treiberplatine hängt von der darauf montierten Schaltung ab. In einem typischen LED-Beleuchtungssystem erhält der Treiber elektrischen Strom von einer Quelle und bereitet diesen Strom so auf, dass die LED-Lichtquelle innerhalb ihrer spezifizierten elektrischen Grenzen betrieben werden kann.

LEDs sind strombetriebene Geräte. Ihre Durchlassspannung variiert je nach Geräteeigenschaften, Betriebsstrom und Temperatur. Der direkte Anschluss eines LED-Moduls an eine ungeeignete Stromquelle kann zu übermäßigem Strom oder instabilem Betrieb führen. Ein entsprechend ausgelegter Treiber verwaltet die Stromversorgung entsprechend den Anforderungen der LED-Last.

Der Prozess kann über mehrere Funktionsstufen hinweg betrachtet werden.

Leistungsaufnahme und Konditionierung

Der Treiber erhält Strom von der vorgesehenen Quelle. Abhängig vom Design kann die Schaltung Eingangsschutz-, Filter-, Gleichrichtungs- oder andere Konditionierungsfunktionen umfassen. Die erforderliche Anordnung hängt davon ab, ob die Quelle Wechsel- oder Gleichstrom liefert, und von der elektrischen Architektur des Treibers.

Leistungsumwandlung

Einige Treiber wandeln die Eingangsspannung in einen anderen Spannungs- oder Strombereich um. Je nach Anwendungsfall können Schaltwandler, lineare Schaltungen und andere Topologien zum Einsatz kommen. Bei jedem Ansatz sind unterschiedliche Designüberlegungen erforderlich, die Effizienz, Komponentenanzahl, thermisches Verhalten und elektrische Leistung betreffen.

Aktuelle Regelung

Der Treiber regelt den der LED-Last zugeführten Strom entsprechend dem gewählten Schaltungsdesign. Konstantstromtreiber sind in der LED-Beleuchtung weit verbreitet, da sie einen Zielstrom über einen definierten Betriebsbereich aufrechterhalten. Andere Systeme verwenden möglicherweise Konstantspannungsversorgungen mit zusätzlicher Stromregelung, die in das LED-Modul integriert ist.

Ausgangsverbindung

Der Ausgang des Treibers wird mit der LED-Platine oder dem LED-Modul verbunden. Steckerauswahl, Polarität, Kabelführung und Anschlussplatzierung müssen den mechanischen und elektrischen Anforderungen der Beleuchtungsbaugruppe entsprechen.

Schutz und Kontrolle

Je nach Produkt verfügt der Treiber möglicherweise über einen Schutz gegen Bedingungen wie Überstrom, Überspannung oder übermäßige Temperatur. Auch Dimm- und andere Steuerfunktionen können integriert werden. Diese Funktionen müssen vom Schaltungsdesign unterstützt werden und dürfen nicht auf jeder LED-Treiberplatine vorhanden sein.

Die Leiterplatte verbindet die Komponenten, die diese Funktionen ausführen. Sein Layout muss die erforderlichen elektrischen Pfade unterstützen und gleichzeitig Stromstärke, Komponentenplatzierung, Isolierung, Wärmeerzeugung und Herstellungsbeschränkungen berücksichtigen.

Aus diesem Grund sollte das PCB-Design für LED-Treiber mit den Schaltungsanforderungen beginnen und auf eine herstellbare Platine hinarbeiten, anstatt die PCB als separate mechanische Komponente zu behandeln.

Was ist der Unterschied zwischen einer LED-Treiberplatine und einer LED-Lichtplatine?

Die LED-Treiberplatine und die LED-Lichtplatine können Teil desselben Beleuchtungsprodukts sein, erfüllen jedoch unterschiedliche Aufgaben.

Die Treiberplatine unterstützt die Elektronik, die die Leistung aufbereitet und reguliert. Die LED-Lichtplatine trägt die LEDs, die die Beleuchtung erzeugen, und stellt deren elektrische Anschlüsse bereit. Je nach Design kann die LED-Lichtplatine FR-4, Aluminium-MCPCB oder eine andere geeignete Konstruktion verwenden.

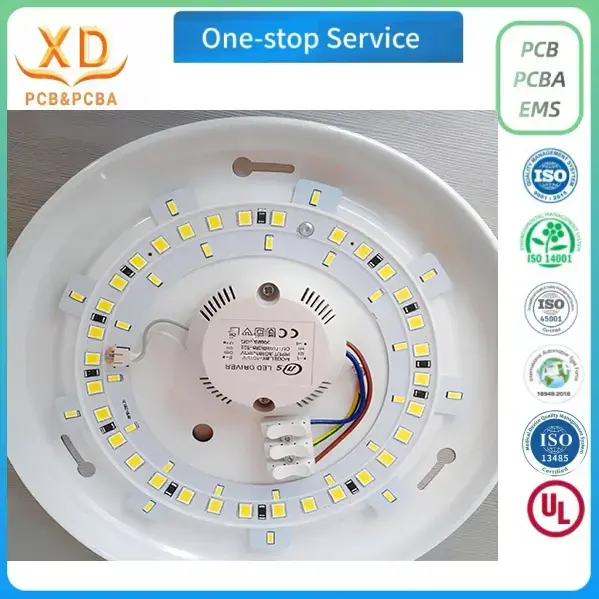

Bei einem Produkt mit separaten Platinen liefert der Treiber die vom LED-Modul benötigte elektrische Leistung. Die beiden Platinen müssen hinsichtlich Ausgangsstrom, Spannungsbereich, Steckeranordnung und mechanischer Integration kompatibel sein.

Beispielsweise kann ein LED-Downlight über einen Treiber in einem separaten Gehäuse und ein LED-Modul verfügen, das an einer wärmeverteilenden Metallstruktur montiert ist. Die Treiberplatine und die LED-Platine haben unterschiedliche Layouts, da sich ihre Komponenten und Betriebsfunktionen unterscheiden.

Eine kompakte Lampe kann stattdessen ein integriertes Design verwenden, bei dem der Treiber und die LED-Schaltung eine enger verbundene physische Anordnung haben. Ob die Funktionen auf separaten Platinen platziert oder kombiniert werden, hängt von den Anforderungen an die elektrische Isolierung, dem verfügbaren Platz, den thermischen Bedingungen, Montageaspekten und den Produktkosten ab.

Diese Konfigurationen sollten nicht als austauschbar betrachtet werden, ohne dass das gesamte Design überprüft wird. Durch die Integration von Schaltkreisen kann die Anzahl der separaten Baugruppen reduziert werden, es können sich jedoch auch die Anforderungen an die Leitungsführung, den Abstand, die Wärmedämmung und die Wartungsfreundlichkeit ändern.

Ein Produktmanager sollte daher die elektrische Architektur festlegen, bevor er die PCB-Spezifikation fertigstellt. Die entscheidende Frage ist nicht einfach, welches Platinenmaterial verwendet werden soll, sondern wie jeder Schaltungsabschnitt zum Betrieb des fertigen Beleuchtungsprodukts beiträgt.

Warum ist das PCB-Design von LED-Treibern wichtig?

Eine Treiberschaltung kann im Prinzip elektrisch korrekt sein und bei der Übertragung auf eine physische Leiterplatte dennoch Probleme verursachen. Das Platinenlayout bestimmt, wie Komponenten verbunden werden, wie viel Platz sie einnehmen und wie die Schaltung mit dem Gehäuse und dem Montageprozess interagiert.

Ein wichtiger Gesichtspunkt ist das aktuelle Routing. Hochstrompfade erfordern möglicherweise andere Leiterbahnabmessungen als Niedrigstrom-Signalverbindungen. Die geeignete Kupferbreite hängt von Faktoren wie Strom, zulässigem Temperaturanstieg, Kupferdicke, Leiterbahngeometrie und der umgebenden thermischen Umgebung ab. Ein universeller Wert für die Leiterbahnbreite kann eine konstruktionsspezifische Berechnung nicht ersetzen.

Schaltnetzteile bringen zusätzliche Layoutprobleme mit sich. Hochfrequenzstromschleifen, Schaltknoten und empfindliche Rückkopplungssignale müssen möglicherweise sorgfältig platziert und verlegt werden. Eine schlechte Layoutauswahl kann zu elektromagnetischen Störungen, unerwünschter Kopplung oder instabilem Schaltkreisverhalten führen.

Auch der Komponentenabstand ist wichtig. Die Platine muss ausreichend Freiraum für Komponentenkörper, Anschlüsse, Anschlüsse und Montageausrüstung bieten. Wenn der Stromkreis gefährliche Spannungen enthält, müssen Isolationsabstände und andere sicherheitsrelevante Anforderungen gemäß den geltenden Normen und dem Produktdesign festgelegt werden.

Gleichzeitig sollte an die mechanische Integration gedacht werden. Eine Treiberplatine benötigt möglicherweise Montagelöcher, Anschlusszugang, Schlitze oder bestimmte Kantenabmessungen, damit sie in das Gehäuse passt. Der Platinenentwurf sollte anhand des tatsächlichen Gehäuses überprüft und nicht unabhängig entwickelt werden.

Die Herstellbarkeit ist ein weiterer wichtiger Teil des Designprozesses. Komponenten sollten so positioniert werden, dass sie die beabsichtigte Montagemethode unterstützen. Fine-Pitch-Komponenten, eng beieinander liegende Pads, ungewöhnliche Platinenumrisse und eingeschränkter Zugang können die Produktionsplanung und -kontrolle beeinträchtigen.

Aus der Sicht eines Produktmanagers hängen diese Probleme zusammen. Eine Änderung des Komponentenlayouts kann Auswirkungen auf die Abmessungen der Platine, die Fertigungsdaten, das Gehäusedesign und die Montagereihenfolge haben. Die Überprüfung des gesamten Entwurfs vor der Fertigung hilft dabei, Konflikte zu erkennen, während diese noch relativ einfach zu beheben sind.

Welches Material eignet sich für eine LED-Treiberplatine?

Die Materialauswahl hängt von den elektrischen, thermischen und mechanischen Anforderungen der Schaltung ab. Das am besten geeignete Material ist dasjenige, das den Designspezifikationen entspricht und konsistent für die beabsichtigte Anwendung hergestellt werden kann.

FR-4 ist ein glasfaserverstärktes Epoxidlaminat, das üblicherweise für elektronische Leiterplatten verwendet wird. Es unterstützt eine Vielzahl herkömmlicher elektronischer Designs und ist in verschiedenen Stärken und Materialqualitäten erhältlich.

Für eine LED-Treiberplatine kann FR-4 geeignet sein, wenn seine elektrischen Eigenschaften, thermischen Grenzen, Isolationseigenschaften und mechanischen Festigkeit den Anforderungen der Schaltung entsprechen. Bei der endgültigen Auswahl müssen noch die Arbeitsspannung, die Wärmeentwicklung der Komponenten, die erforderlichen Kriech- und Luftstrecken sowie die Betriebsumgebung berücksichtigt werden.

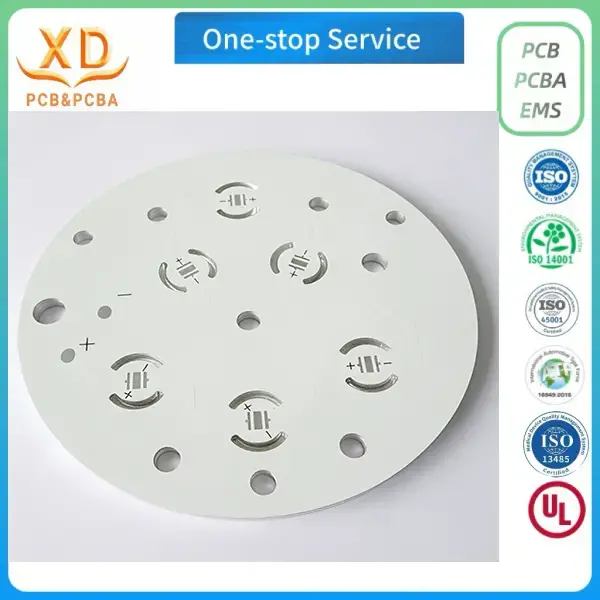

Eine Aluminium-Metallkern-Leiterplatte hat einen anderen Aufbau. Es besteht typischerweise aus einer leitfähigen Kupferschaltungsschicht, einer elektrisch isolierenden dielektrischen Schicht und einer Aluminiumbasis. Die Aluminiumbasis bietet mechanischen Halt und bildet einen Teil des Wärmepfads von der Schaltkreisschicht zur Montagestruktur der Platine.

Aluminium-MCPCBs werden häufig für LED-Lichtquellenmodule verwendet, bei denen die Wärmeübertragung ein wichtiger Designaspekt ist. Allerdings sind sie nicht automatisch die bevorzugte Wahl für jede Treiberschaltung. Das Material muss anhand der Isolationsanforderungen, der Komponentenanordnung, des elektrischen Designs und der thermischen Bedingungen des Stromkreises bewertet werden.

Bei einigen Beleuchtungsprodukten arbeiten eine FR-4-Treiberplatine und eine Aluminium-LED-Platine zusammen. Durch diese Anordnung kann jede Platine eine andere Funktion innerhalb des Gesamtsystems erfüllen.

Xinda PCB listet FR-4 für seine LED-Treiber-Leiterplatte und Aluminiumsubstrat für sein MCPCB-Angebot auf. Dies bietet eine Grundlage für die Erörterung beider Platinentypen innerhalb eines LED-Beleuchtungsprojekts, die endgültige Konstruktion sollte jedoch für das spezifische Design bestätigt werden.

Bei der Entwicklung einer kundenspezifischen LED-Leiterplatte sollten Käufer vermeiden, ein Material ausschließlich aufgrund seines Namens oder Preises auszuwählen. Die Platinenspezifikation sollte den Anforderungen der Schaltung und des gesamten Beleuchtungsprodukts entsprechen.

Wie sollten Kupferdicke und Plattendicke angegeben werden?

Die Kupferdicke und die Dicke der fertigen Platine sind zwei separate Spezifikationen. Beides sollte in den Fertigungsunterlagen klar definiert werden, da sie verschiedene Aspekte der Platine betreffen.

Die Kupferdicke beschreibt die leitfähige Kupferschicht. Sie beeinflusst die Strombelastbarkeit des Schaltkreises, obwohl die tatsächliche Leistung auch von der Leiterbahnbreite, der Stromverteilung, den thermischen Bedingungen und dem akzeptablen Temperaturanstieg abhängt.

Die Dicke der fertigen Platine bezieht sich auf die Gesamtdicke der fertigen Leiterplattenstruktur. Dies wirkt sich auf die mechanische Passform, den verfügbaren Platz, die Montageanordnung und die Kompatibilität mit dem Gehäuse aus.

Für sein vorgestelltes kundenspezifisches LED-Treiber- und Aluminium-PCB-Produkt gibt Xinda PCB eine Platinendicke von 1,0–2,5 mm und eine Kupferdicke von 1–2 oz an. Die allgemeinen Verarbeitungsspezifikationen für Aluminium-Leiterplatten bieten einen breiteren Bereich von 0,4–3,0 mm Enddicke und 1–6 Unzen Kupferdicke.

Diese Zahlen sollten entsprechend der spezifischen Produktkonstruktion interpretiert werden. Der allgemeine Verarbeitungsbereich für Aluminium-Leiterplatten gilt nicht automatisch für jede FR-4-Treiberplatine oder jede mögliche Kombination aus Material und Dicke.

Bei der Erstellung einer Angebotsanfrage sollte das Ingenieurteam die erforderliche Enddicke und Kupferspezifikation angeben, anstatt nach einer generischen Standardplatine zu fragen. Befindet sich das Design noch in der Entwicklung, kann der Leiterplattenhersteller die vorgeschlagenen Anforderungen überprüfen und bestätigen, ob sie zum verfügbaren Produktionsbereich passen.

Das gleiche Prinzip gilt für Leiterbahnbreite und -abstand. Xinda PCB gibt in seinen allgemeinen Aluminium-PCB-Prozessspezifikationen eine Mindestleiterbahnbreite und einen Mindestlinienabstand von 0,15 mm an. Hierbei handelt es sich um einen angegebenen Verarbeitungsparameter und nicht um eine allgemeingültige Empfehlung für stromführende Leiterbahnen. Das tatsächliche Design muss seine elektrischen und fertigungstechnischen Anforderungen erfüllen.

Eine vollständige Spezifikation verringert das Risiko, dass verschiedene Lieferanten Boards mit unterschiedlichen Konstruktionen anbieten. Darüber hinaus bietet es eine konsistente Grundlage für Musterfreigaben und Nachbestellungen.

Welche Informationen werden für eine kundenspezifische LED-Treiberplatine benötigt?

Ein kundenspezifisches LED-Treiber-PCB-Projekt sollte mit klaren Konstruktions- und Fertigungsdokumenten beginnen. Die erforderlichen Informationen hängen von der Entwicklungsphase ab, einige Punkte sind jedoch besonders nützlich, wenn ein Entwurf für die Fertigung vorbereitet wird.

Elektrische Anforderungen

In der Konstruktionsdokumentation sollten die vorgesehene Eingangsquelle, die Ausgangsanforderungen und die relevanten Betriebsbedingungen angegeben werden. Für die Treiberschaltung können dies Spannungsbereiche, Zielstrom, Lasteigenschaften und alle erforderlichen Steuer- oder Schutzfunktionen sein.

Diese Details legen den elektrischen Kontext für das Platinenlayout fest. Ohne sie lässt sich nur schwer beurteilen, ob die Bauteilanordnung und die Leiterbahnen den vorgesehenen Anforderungen genügen.

Daten zur Leiterplattenherstellung

Gerber-Dateien oder gleichwertige Fertigungsdaten definieren die Kupfermuster der Platine und andere Fertigungsschichten. Bohrdateien geben die erforderlichen Lochpositionen und -größen an. Eine mechanische Zeichnung sollte den Umriss, die Abmessungen, die Montagemerkmale und die relevanten Toleranzen enthalten.

Die Dateien müssen dieselbe Designrevision darstellen. Wenn die Zeichnungs- und Fertigungsdaten widersprüchlich sind, sollte die Diskrepanz vor Beginn der Produktion behoben werden.

Material- und Stapelinformationen

Die Leiterplattenspezifikation sollte das beabsichtigte Material, die Schichtstruktur, die fertige Dicke und die Kupferanforderungen angeben. Bei einer Metallkernplatte sollten auch die entsprechende Isolierung und die Konstruktion auf Aluminiumbasis bestätigt werden.

Informationen zur Montage

Wenn das Projekt die Montage von Komponenten umfasst, benötigt der Hersteller möglicherweise eine Stückliste, Daten zur Komponentenplatzierung und Montagezeichnungen. Der Käufer sollte bestätigen, welche Montageleistungen verfügbar sind und welche Materialien oder Dateien geliefert werden müssen.

Bestell- und Prüfvoraussetzungen

In der Anfrage sollten die Probenmenge, die erwartete Produktionsmenge, ggf. die Oberflächenbeschaffenheit, Prüfanforderungen und Verpackungserwartungen angegeben werden. Kritische Maße oder besondere Abnahmekriterien sollten vorab dokumentiert werden.

Die Bereitstellung dieser Details hilft dem Leiterplattenhersteller, die Anfrage genauer zu beurteilen. Darüber hinaus können die Entwicklungs- und Einkaufsteams Angebote auf konsistenter Basis vergleichen.

Für einen kundenspezifischen Designservice für LED-Leiterplatten ist eine frühzeitige Kommunikation besonders wertvoll, wenn die Schaltung noch überarbeitet wird. Fragen zu fehlenden Dateien, Materialanforderungen oder Fertigungsgrenzen lassen sich einfacher klären, bevor die Platine in Produktion geht.

Was ist vor der Freigabe des ersten Leiterplattenmusters zu prüfen?

Ein Prototypenmuster ist eine Gelegenheit, zu überprüfen, ob die hergestellte Platine mit dem freigegebenen Design übereinstimmt, und kann mit der nächsten Entwicklungsstufe fortfahren. Die Bewertung sollte auf dokumentierten Anforderungen basieren und nicht nur auf dem Erscheinungsbild.

Beginnen Sie mit den mechanischen Abmessungen. Überprüfen Sie den Platinenumriss, die Befestigungslöcher, Schlitze und Steckerpositionen anhand der genehmigten Zeichnung. Wenn die Leiterplatte in ein bestimmtes Gehäuse passen muss, kann eine physische Passprüfung Störungen aufdecken, die in der Designsoftware möglicherweise nicht erkennbar sind.

Überprüfen Sie als Nächstes die Anforderungen an Material und Dicke. Bestätigen Sie, dass das Muster der vereinbarten Spezifikation entspricht und dass der Oberflächenzustand der Platine für die geplante Montage akzeptabel ist.

Das Schaltungsmuster sollte ebenfalls überprüft werden. Eine optische Inspektion kann dabei helfen, sichtbare Mängel zu erkennen, während elektrische Tests relevante Kontinuitäts- und Isolationsanforderungen überprüfen können. Diese Tests befassen sich mit bestimmten Aspekten der PCB-Qualität; Sie ersetzen nicht die Funktionsprüfung des kompletten LED-Treibers.

Bei einem zusammengebauten Treiber sind möglicherweise weitere Prüfungen erforderlich, um die Platzierung der Komponenten, die elektrischen Verbindungen und den Schaltkreisbetrieb zu überprüfen. Die genaue Bewertung hängt von den Projektanforderungen und den im Auftrag enthaltenen Montageleistungen ab.

Wenn das Muster ein Problem erkennen lässt, notieren Sie die erforderliche Änderung und aktualisieren Sie die relevanten Konstruktionsdokumente. Der Hersteller sollte die genehmigte Überarbeitung erhalten, bevor er ein weiteres Muster herstellt oder mit der Serienproduktion fortfährt.

Die Mustergenehmigung ist ein formeller Entscheidungspunkt. Sobald der Käufer die Platine akzeptiert, sollten die genehmigten Dateien und Spezifikationen als Referenz für nachfolgende Fertigungsaufträge aufbewahrt werden.

Wie wirkt sich die Leiterplattenherstellung auf die Produktentwicklung von LED-Treibern aus?

Fertigungsanforderungen sollten während des Entwurfs und nicht erst nach Fertigstellung der Schaltung berücksichtigt werden. Ein Layout, das in einem technischen Prototyp funktioniert, muss möglicherweise noch angepasst werden, bevor es konsistent produziert werden kann.

Beispielsweise kann der Bauteilabstand den Zugang und die Inspektion zum Löten beeinträchtigen. Ein Platinenumriss mit ungewöhnlichen Ausschnitten erfordert möglicherweise eine zusätzliche Überprüfung. Ein Kupfermuster, das sich den minimalen Leiterbahn- oder Abstandsgrenzen des Herstellers nähert, muss möglicherweise vor der Freigabe bestätigt werden.

Der Produktionsprozess hängt auch von der Plattenkonstruktion ab. Materialvorbereitung, Schaltungsabbildung, Ätzen, Auftragen des Lötstopplacks und Oberflächenveredelung müssen den Anforderungen des ausgewählten Leiterplattentyps entsprechen. Die Inspektionsmethoden sollten zum Platinendesign und den festgelegten Akzeptanzkriterien passen.

Xinda PCB zählt zu seinen Fertigungsbetrieben für Aluminium-Leiterplatten Eingangsprüfung, Schneiden, Bebilderung, Ätzen, Lötstoppmaskendruck, AOI-Prüfung, elektrische Tests, abschließende Qualitätssicherung und Verpackung. Der spezifische Prozess und die entsprechenden Prüfungen für eine LED-Treiberplatine sollten anhand der Materialkonstruktion und Bestellanforderungen bestätigt werden.

Für einen Produktmanager ist die Fertigungsprüfung nicht nur ein abschließender Qualitätsschritt. Es verbindet die Designvorgabe mit den praktischen Anforderungen der Produktion.

Eine Änderung der Plattendicke, des Kupfermusters oder des Materials kann sich auf das mechanische Design, die Fertigungsdateien und das Angebot auswirken. Diese Änderungen sollten im Rahmen des Produktentwicklungsprozesses mit einer klaren Revisionskontrolle überprüft werden, um sicherzustellen, dass die Entwicklungs-, Einkaufs- und Fertigungsteams auf denselben Informationen arbeiten.

Kann eine LED-Treiberplatine für verschiedene Beleuchtungsprodukte angepasst werden?

Ja. Eine LED-Treiberplatine kann entsprechend den elektrischen und mechanischen Anforderungen eines bestimmten Beleuchtungsprodukts entwickelt werden. Der Grad der Anpassung hängt vom Schaltungsdesign, den Produktionsmöglichkeiten und den dem Hersteller zur Verfügung stehenden Informationen ab.

Eine kompakte Glühbirne, ein kommerzielles Downlight und eine Industriebeleuchtung erfordern möglicherweise unterschiedliche Treiberanordnungen. Ihre Leistungsanforderungen, Komponentenanordnungen, Gehäuseabmessungen, Steckerpositionen und Betriebsumgebungen können sich erheblich unterscheiden.

Die Anpassung kann den Platinenumriss, die Befestigungslöcher, die Dicke, die Kupferspezifikation, die Schaltungsführung und andere Fertigungsanforderungen umfassen. Wenn das Projekt eine Montage umfasst, müssen möglicherweise auch die Komponentenplatzierung und die Montagedokumentation definiert werden.

Allerdings sollte die Individualisierung mit einer klaren Produktanforderung beginnen. Eine Änderung der Platinenform oder -dicke führt nicht automatisch dazu, dass die Schaltung für andere Betriebsbedingungen geeignet ist. Elektrische Leistung, Komponentenbewertungen, Isolierung und geltende Produktsicherheitsanforderungen müssen weiterhin vom verantwortlichen Designteam berücksichtigt werden.

Für Käufer besteht der effektivste Ausgangspunkt darin, dem Hersteller die verfügbaren Designdateien, erforderlichen Platinenspezifikationen, die geplante Menge und offene technische Fragen zur Verfügung zu stellen. Wenn der Entwurf noch nicht fertiggestellt ist, helfen diese Details dabei, zu erkennen, welche Entscheidungen vor der Produktion getroffen werden müssen.

Xinda PCB akzeptiert kundenspezifische Muster und Großbestellungen für seine PCB-Angebote. Das genaue Material, die Fertigungspalette und die verfügbaren Montagedienste sollten bei der Besprechung eines bestimmten LED-Treiberprojekts bestätigt werden.

Abschließende Überlegungen zur Entwicklung von LED-Treiber-PCBs

Eine LED-Treiberplatine ist mehr als eine Montageplattform für elektronische Komponenten. Dabei handelt es sich um die physische Implementierung einer Schaltung, die innerhalb definierter elektrischer, mechanischer und fertigungstechnischer Grenzen funktionieren muss.

Ein erfolgreiches Design beginnt mit den Anforderungen des Treibers und der LED-Last. Das Platinenlayout muss die beabsichtigte Schaltung unterstützen, während Materialauswahl, Kupferdicke, Enddicke und mechanische Abmessungen mit der Produktspezifikation übereinstimmen müssen.

Ebenso wichtig sind Herstellungsinformationen. Vollständige Fertigungsunterlagen, konsequente Designüberarbeitungen und klar definierte Prüfanforderungen geben dem Leiterplattenhersteller eine verlässliche Grundlage für die Produktion. Die Prototypenbewertung bietet dann die Möglichkeit, die Platine zu überprüfen, bevor das Projekt voranschreitet.

Für LED-Beleuchtungsunternehmen, die ein neues Produkt entwickeln oder ein bestehendes Design überarbeiten, sollten diese Entscheidungen gemeinsam angegangen werden und nicht als isolierte Aufgaben behandelt werden. Eine klare Spezifikation verbessert die Kommunikation zwischen Konstruktions-, Einkaufs- und Fertigungsteams und bietet eine stärkere Grundlage für die Wiederholungsproduktion.

Xinda PCB bietet PCB-Optionen an, darunter FR-4-LED-Treiberplatinen und MCPCBs mit Aluminiumsubstrat. Für projektspezifische Anforderungen können Käufer die kundenspezifische LED-Treiber-Aluminiumplatine für LED-Lichtmodule prüfen und die geltenden Spezifikationen bestätigen, bevor sie ein Angebot anfordern.
