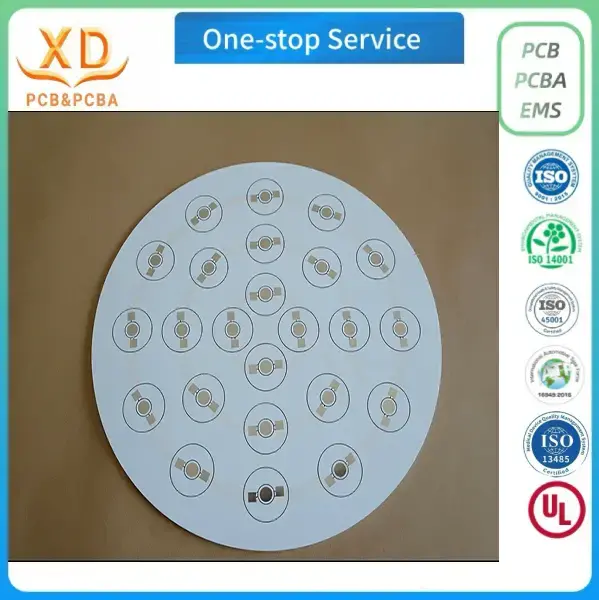

Kundenspezifische Herstellung von runden LED-Aluminium-Leiterplatten: Materialien, Spezifikationen und Qualitätsprüfungen

Eine kundenspezifische runde LED-Aluminiumplatine mag wie eine einfache runde Platine mit Metallkern aussehen, aber um sie für die Produktion vorzubereiten, ist mehr als nur die Definition ihres Durchmessers und der Kupferdicke erforderlich. Die Platine muss genau den Designdateien entsprechen, zur vorgesehenen Beleuchtungsbaugruppe passen und die vor Beginn der Fertigung festgelegten elektrischen und mechanischen Anforderungen erfüllen. Schon kleine Unterschiede im Umriss, den Befestigungslöchern oder der Bauteilanordnung können beim Einbau der Leiterplatte in eine fertige Leuchte zu Problemen führen.

Für LED-Beleuchtungshersteller beeinflusst auch der Herstellungsprozess die Kaufentscheidung. Ein Prototyp kann zum Testen akzeptabel sein, aber Nachbestellungen erfordern einheitliche Abmessungen, Materialspezifikationen und Oberflächenqualität. Wenn diese Angaben nicht eindeutig dokumentiert sind, können Produktionschargen vom freigegebenen Muster abweichen oder unnötige Anpassungen bei der Montage erforderlich machen.

Die Herstellung kundenspezifischer runder LED-Aluminiumplatinen erfordert mehrere miteinander verbundene Entscheidungen, von der Überprüfung der ursprünglichen Designdateien bis zur Überprüfung der fertigen Platinen vor dem Versand. Wenn Käufer wissen, welche Informationen sie bereitstellen, welche Spezifikationen sie bestätigen und welche Qualitätsaufzeichnungen sie anfordern müssen, können sie effektiver mit einem Leiterplattenhersteller kommunizieren und vermeidbare Verzögerungen reduzieren.

Was macht die Herstellung kundenspezifischer runder LED-Leiterplatten anders?

Runde Leiterplatten haben ein anderes mechanisches Profil als herkömmliche rechteckige Leiterplatten. Ihre Umrisse folgen oft der Form eines Lampengehäuses, Reflektors, einer Wärmeverteilungsstruktur oder einer Montageplatte. Einige Designs haben eine einfache runde Kante, während andere Ausschnitte, Schraubenlöcher, Kerben oder Abschnitte enthalten, die entfernt wurden, um interne Komponenten unterzubringen.

Diese Merkmale müssen zusammen mit dem elektrischen Layout berücksichtigt werden. Eine Platine kann mit dem Nenndurchmesser auf einer Zeichnung übereinstimmen und dennoch nicht passen, wenn die Befestigungslöcher falsch platziert sind oder der Randabstand nicht ausreicht. Bei Beleuchtungsprodukten, die in großen Mengen hergestellt werden, kann eine kleine Abweichung der Abmessungen die Montage einer gesamten Charge beeinträchtigen.

Aluminium-Leiterplatten führen zu weiteren Überlegungen. Im Gegensatz zu einer herkömmlichen FR-4-Platine enthält eine Leiterplatte mit Aluminium-Metallkern im Allgemeinen eine leitende Schaltkreisschicht, eine elektrisch isolierende dielektrische Schicht und eine Aluminiumbasis. Das Dielektrikum trennt den Schaltkreis von der Metallbasis und stellt gleichzeitig einen thermischen Pfad zwischen ihnen bereit. Die konkreten Konstruktions- und Materialeigenschaften hängen vom Plattendesign und dem gewählten Materialsystem ab.

Bei kreisförmigen LED-Platinen muss der Hersteller daher sowohl mit dem Schaltungsmuster als auch mit dem mechanischen Umriss arbeiten. In den Produktionsdateien sollten die Kupfervorlage, der Platinenumfang, die Löcher und andere relevante Merkmale definiert sein. Auch Materialspezifikationen und Dickenanforderungen müssen vor der Fertigung bestätigt werden.

Ziel ist es nicht einfach, ein Brett zu produzieren, das rund aussieht. Dabei geht es darum, eine Leiterplatte herzustellen, die dem genehmigten Design folgt und ohne unerwartete Änderungen in das geplante Beleuchtungsprodukt integriert werden kann.

Materialauswahl und Aluminiumbasis

Die Materialauswahl sollte mit den Anforderungen an das fertige Beleuchtungsprodukt beginnen. Käufer müssen die vorgesehene Betriebsumgebung, die Platinenabmessungen, die Montagemethode, das elektrische Design und die thermischen Anforderungen berücksichtigen, bevor sie die Materialspezifikation bestätigen.

Der Aluminiumsockel ist ein wichtiger Teil der Konstruktion. Es bietet mechanischen Halt und dient als Teil des Wärmepfads unter der Schaltkreisschicht. Seine Dicke und Eigenschaften können die Steifigkeit, das Gewicht und die Fähigkeit der Platine, in das verfügbare Gehäuse zu passen, beeinflussen.

Xinda PCB listet die Aluminiumlegierung 5052 für seine vorgestellte kundenspezifische runde LED-Aluminiumplatine auf. Das vorgestellte Produkt hat eine fertige Plattendicke von 1,0–2,5 mm und eine Kupferdicke von 1–2 oz. Hierbei handelt es sich um nützliche Referenzspezifikationen für Käufer, die dieses Produkt in Betracht ziehen, die tatsächlichen Produktionsanforderungen sollten jedoch anhand des genehmigten Designs bestätigt werden.

Der allgemeine Verarbeitungsbereich für Aluminium-Leiterplatten ist breiter als die vorgestellte Produktspezifikation. Abhängig von der anwendbaren Plattenkonstruktion und den Fertigungsanforderungen umfasst das aufgeführte allgemeine Sortiment fertige Plattenstärken von 0,4–3,0 mm und Kupferstärken von 1–6 oz. Diese allgemeinen Fähigkeiten sollten nicht so interpretiert werden, dass jede Kombination für jedes kreisförmige Platinendesign verfügbar ist.

Diese Zahlen sind Referenzspezifikationen und kein Ersatz für eine Produktionsprüfung. Käufer sollten den erforderlichen Aufbau, das Kupfergewicht, die Isolationsstruktur und die mechanischen Abmessungen bestätigen, bevor sie eine Bestellung aufgeben.

Es lohnt sich auch, die Kupferdicke von der Dicke der fertigen Platte zu unterscheiden. Das Kupfergewicht beschreibt die Kupferschicht, während sich die fertige Dicke auf die fertige Plattenstruktur bezieht. Die beiden Werte wirken sich auf unterschiedliche Teile der Konstruktion aus und sollten in den Fertigungsunterlagen separat erfasst werden.

Wenn ein Beleuchtungsprodukt neu gestaltet wird, sollten wesentliche Änderungen überprüft und nicht davon ausgegangen werden, dass sie austauschbar sind. Eine andere Aluminiumbasis oder eine andere dielektrische Konstruktion kann die mechanischen Eigenschaften und das thermische Verhalten der Platine beeinträchtigen. Der Hersteller sollte bewerten, ob die überarbeitete Spezifikation für die bestehenden Layout- und Produktionsanforderungen geeignet ist.

Vorbereiten von Designdateien für die Fertigung

Ein übersichtlicher Satz an Designdateien gibt dem Leiterplattenhersteller eine zuverlässige Grundlage für die Produktion. Eine unvollständige oder widersprüchliche Dokumentation kann zu Fragen zum Platinenumriss, zum Kupfermuster, zu den Lochpositionen oder zu den fertigen Abmessungen führen. Die Klärung dieser Fragen nach Produktionsbeginn ist in der Regel störender als die vorherige Bestätigung der Details.

Für eine kundenspezifische runde LED-Aluminiumplatine sollte das Designpaket die Informationen enthalten, die zur Reproduktion der beabsichtigten Platine erforderlich sind. Der genaue Feilensatz hängt vom Design und den Anforderungen des Herstellers ab, die folgenden Elemente sind jedoch allgemein relevant:

● Gerber-Dateien oder gleichwertige Fertigungsdaten: Diese definieren die Kupfervorlage und andere Fertigungsschichten, die für die Platine erforderlich sind.

● Bohrdaten: Diese identifizieren die Positionen und Größen der Löcher, die gebohrt werden müssen.

● Mechanische Zeichnung: Hier werden der Außendurchmesser, Ausschnitte, Befestigungslöcher, kritische Abmessungen und geltende Toleranzen angegeben.

● Schicht- und Materialinformationen: Hier wird der vorgesehene Platinenaufbau einschließlich der Kupfer- und Isolationsanforderungen erfasst.

● Fertigungshinweise: Diese klären die Oberflächenbeschaffenheit, besondere Anforderungen, Referenzmaße und alle Merkmale, die anhand der Druckvorlage allein möglicherweise nicht offensichtlich sind.

Die Dateien sollten die gleiche Version des Boards beschreiben. Wenn die mechanische Zeichnung beispielsweise eine geänderte Position der Montagelöcher zeigt, die Fertigungsdaten jedoch immer noch die frühere Position enthalten, muss der Hersteller die Diskrepanz identifizieren und beheben, bevor er fortfahren kann.

Die Revisionskontrolle ist wichtig, wenn mehrere Abteilungen beteiligt sind. Ein Ingenieurteam kann die LED-Anordnung überarbeiten, während das Einkaufsteam weiterhin eine ältere Angebotszeichnung verwendet. Eine einfache Revisionskennung und ein Genehmigungsdatum können beiden Parteien dabei helfen, zu bestätigen, welche Version für die Produktion autorisiert ist.

Käufer sollten auch ermitteln, welche Abmessungen für die Montage entscheidend sind. Der Außendurchmesser muss möglicherweise genau in ein Lampengehäuse passen, während andere Abmessungen möglicherweise mehr Flexibilität bieten. Die Hervorhebung dieser Unterschiede hilft dem Hersteller, sich auf die Anforderungen zu konzentrieren, die für das Endprodukt am wichtigsten sind.

Wenn die Platte ungewöhnliche Ausschnitte, eng beieinander liegende Löcher oder einen schmalen Randbereich aufweist, sollten diese Merkmale in der Zeichnung deutlich dargestellt werden. Wenn das Design enge Toleranzen aufweist, sollte der Käufer den Hersteller bitten, die Machbarkeit zu bestätigen, anstatt davon auszugehen, dass jedes Maß ohne Anpassung hergestellt werden kann.

Den Entwurf in einen Fertigungsplan umwandeln

Sobald die Dateien verfügbar sind, muss der Hersteller sie vor der Produktion überprüfen. Diese Überprüfung verbindet die Designabsicht mit den praktischen Anforderungen der Platinenherstellung.

Die erste Aufgabe besteht darin, zu bestätigen, dass Material, Plattendicke, Kupferspezifikation und Umriss mit der gewünschten Konstruktion kompatibel sind. Der Hersteller kann dann prüfen, ob die Druckvorlage genügend Informationen für die erforderlichen Ebenen enthält und ob etwaige Maße oder Hinweise im Widerspruch zueinander stehen.

Die Produktionsplanung muss auch die bestellte Menge berücksichtigen. Prototypenbestellungen und Serienbestellungen verwenden möglicherweise das gleiche Grunddesign, haben jedoch unterschiedliche Prioritäten. Ein Prototypenlauf dient häufig dazu, die mechanische Passung zu überprüfen oder eine erste elektrische Bewertung zu unterstützen. Bei einem Großauftrag wird mehr Wert auf Wiederholbarkeit, konsistente Inspektion und die Verwaltung genehmigter Produktionsaufzeichnungen gelegt.

Bei kreisförmigen Tafeln verdient die Gliederung in dieser Überprüfung besondere Aufmerksamkeit. Eine Nennweite allein beschreibt möglicherweise nicht alle mechanischen Anforderungen. Montagelöcher, Kerben und Ausschnitte können bestimmen, wie die Platine im Endprodukt positioniert wird. Diese Merkmale sollten vor der Freigabe des Entwurfs anhand der Zeichnung überprüft werden.

Auch offene technische Fragen sollte der Hersteller mit dem Käufer klären. Fehlt ein erforderliches Maß, ist es besser, eine schriftliche Bestätigung einzuholen, als eine Annahme zu treffen, die Auswirkungen auf die fertige Platte haben könnte.

In dieser Phase können praktische Details wie Materialverfügbarkeit, Oberflächenbeschaffenheit, Mustermenge, erwartete Produktionsmenge und Verpackungsanforderungen geklärt werden. Außerdem erhalten beide Parteien eine gemeinsame Aufzeichnung der Spezifikationen, die zur Bewertung des fertigen Auftrags herangezogen werden.

Wie der PCB-Herstellungsprozess gesteuert wird

Die Herstellung von Aluminium-Leiterplatten umfasst mehrere Phasen, und jede Phase hat einen anderen Zweck. Die genaue Produktionsmethode hängt vom Platinendesign ab, aber Materialprüfung, Schaltungsmusterbildung, Aufbringen der Lötmaske und Endkontrolle tragen alle zum Endergebnis bei.

Die Wareneingangskontrolle ist ein früher Kontrollpunkt. Der Hersteller prüft das gelieferte Material anhand der Bestellanforderungen, bevor es in die Produktion geht. Wenn die Materialart oder -dicke nicht mit der genehmigten Spezifikation übereinstimmt, sollte die Abweichung vor der weiteren Verarbeitung behoben werden.

Anschließend wird das Material auf die erforderliche Größe vorbereitet. Bei der Schaltungsabbildung wird das gewünschte Kupfermuster auf das Arbeitsmaterial übertragen. Durch das Ätzen wird unerwünschtes Kupfer entfernt, um die durch das Kunstwerk definierten Schaltkreismerkmale zu erzeugen. Das Ergebnis hängt von der Genauigkeit der bereitgestellten Konstruktionsdaten und der Kontrolle des Herstellungsprozesses ab.

Der Lötmaskendruck erfolgt dort, wo es das Platinendesign erfordert. Die Lötmaske deckt bestimmte Bereiche der Schaltung ab und lässt gleichzeitig die erforderlichen freiliegenden Bereiche frei. Seine Platzierung und sein Erscheinungsbild sollten anhand der genehmigten Druckvorlagen und Herstellungsanforderungen überprüft werden.

Die Oberflächenbehandlung ist ein weiterer wichtiger Teil des Prozesses. Die gewählte Oberfläche sollte vor der Produktion bestätigt werden, da sie Auswirkungen auf die freiliegenden Kupferoberflächen und deren Eignung für die vorgesehenen Montage- und Lagerbedingungen hat.

Die Inspektion erfolgt an geeigneten Stellen in der Produktion und verlässt sich nicht nur auf eine visuelle Kontrolle am Ende. Gegebenenfalls kann eine automatisierte optische Inspektion dabei helfen, sichtbare Fehler im Schaltungsmuster zu erkennen. Bei der elektrischen Prüfung werden die relevanten elektrischen Kontinuitäts- und Isolationsanforderungen überprüft, die durch die Prüfmethode unterstützt werden. Die abschließende Qualitätssicherung überprüft die fertigen Platinen vor dem Verpacken.

Jeder Kontrollpunkt befasst sich mit einer anderen Art von Problem. Eine optisch akzeptable Platine ist nicht automatisch elektrisch korrekt, und eine elektrisch funktionsfähige Platine kann immer noch einen mechanischen Defekt aufweisen, der die Installation verhindert. Der Prüfplan sollte daher die für den jeweiligen Auftrag festgelegten Anforderungen widerspiegeln.

Für Einkäufer ist nicht nur die Frage wichtig, ob der Lieferant über einen Produktionsprozess verfügt. Es geht darum, ob die Prozess- und Inspektionsvereinbarungen für die bestellte Platine geeignet sind.

Oberflächenbeschaffenheit und freiliegendes Kupfer

Die Oberflächenbeschaffenheit sollte vor Beginn der Fertigung festgelegt werden. Die richtige Wahl hängt vom Design, den freiliegenden Kupferflächen und den Anforderungen an das fertige Beleuchtungsprodukt ab.

Xinda PCB listet mehrere Oberflächenbehandlungsoptionen für die allgemeine Verarbeitung von Aluminium-Leiterplatten auf: OSP, Hot Air Solder Leveling (HASL), Immersionsgold, bleifreies Immersionszinn und Immersionssilber. Die Verfügbarkeit einer bestimmten kundenspezifischen runden Platine sollte im Rahmen des Angebots und der technischen Prüfung bestätigt werden.

Diese Oberflächen sollten nicht ohne Berücksichtigung der Anwendung als austauschbare Optionen betrachtet werden. Ihre Eigenschaften, Verarbeitungsanforderungen und Eignung für bestimmte Montagebedingungen sind unterschiedlich. Die Auswahl sollte sich am Verwendungszweck der Platine und den Anforderungen des jeweiligen Herstellungsprozesses orientieren.

OSP ist ein organisches Oberflächenschutzmittel, das auf freiliegendes Kupfer aufgetragen wird. Für die allgemeinen Verarbeitungsspezifikationen von Xinda PCB beträgt die aufgeführte OSP-Dicke 0,20–0,40 μm. Dies ist eine Referenzspezifikation für dieses Finish und sollte gegebenenfalls für die tatsächliche Bestellung bestätigt werden.

Beim Vergleich von Angeboten sollten Käufer sicherstellen, dass die angebotene Oberflächenbeschaffenheit den genehmigten Anforderungen entspricht. Wenn ein Lieferant eine andere Ausführung angibt als ein anderer, stellen die Preise möglicherweise keine gleichwertigen Produkte dar.

Das gleiche Prinzip gilt, wenn ein bestehendes Design auf einen neuen Hersteller übertragen wird. Die für die Originalplatte verwendete Oberfläche sollte dokumentiert und nicht aus Fotos abgeleitet oder aus einer früheren Bestellung übernommen werden. Eine Änderung sollte überprüft und genehmigt werden, bevor sie Teil der Produktionsspezifikation wird.

Qualitätsprüfungen, die für runde Aluminium-Leiterplatten wichtig sind

Die Qualitätsprüfung sollte mit der Zeichnung und dem Verwendungszweck der fertigen Platte verbunden sein. Eine allgemeine Aussage, dass ein Produkt geprüft wurde, liefert nur begrenzte Informationen, es sei denn, der Käufer versteht, was geprüft wurde.

Bei runden LED-Aluminium-Leiterplatten verdienen mehrere Bereiche Aufmerksamkeit.

Mechanische Abmessungen

Der Außendurchmesser, die Positionen der Befestigungslöcher und die angegebenen Ausschnitte sollten anhand der genehmigten Zeichnung überprüft werden. Diese Abmessungen haben Einfluss darauf, ob die Platine in das vorgesehene Gehäuse eingebaut werden kann. Wenn Toleranzen angegeben sind, sollten bei der Inspektion die genehmigten Grenzwerte und nicht eine informelle visuelle Beurteilung herangezogen werden.

Schaltungsmuster

Die Kupfervorlage sollte mit den freigegebenen Fertigungsdaten übereinstimmen. Eine optische Inspektion kann helfen, sichtbare Mängel wie unerwünschte Kupferreste, fehlende Musterbereiche oder andere Unregelmäßigkeiten zu erkennen. Die Inspektionskriterien sollten den Design- und Herstellungsanforderungen der Platine entsprechen.

Elektrischer Zustand

Elektrische Tests können je nach Testaufbau und -abdeckung bestimmte offene Stromkreise und unbeabsichtigte Verbindungen identifizieren. Käufer sollten die Testanforderungen für die Bestellung bestätigen, wenn für ihre Anwendung eine spezifische elektrische Überprüfung wichtig ist. Eine Durchgangs- oder Isolationsprüfung ersetzt nicht die Funktionsbewertung des gesamten LED-Beleuchtungsprodukts.

Oberflächenzustand

Die Platte sollte auf sichtbare Schäden, Verunreinigungen und Mängel überprüft werden, die die Installation oder die angegebene Oberflächenbeschaffenheit beeinträchtigen könnten. Inspektionskriterien sollten zwischen kosmetischen Zuständen und Mängeln unterscheiden, die die Funktion oder Passform beeinträchtigen.

Material und Dicke

Das gelieferte Material und die Dicke der fertigen Platte sollten mit der genehmigten Spezifikation übereinstimmen. Diese Prüfungen sind besonders wichtig, wenn das Design auf eine bestimmte Passform innerhalb eines Lampengehäuses angewiesen ist oder eine definierte Platinenkonstruktion erfordert.

Verpackungszustand

Fertige Platten sollten so verpackt werden, dass sie bei Handhabung und Transport geschützt sind. Die Verpackungsanforderungen können je nach Plattengröße, Bestellmenge und den Empfangsverfahren des Käufers variieren.

Keine einzelne Prüfung deckt jedes potenzielle Problem ab. Mechanische Inspektion, optische Inspektion, elektrische Prüfung und Materialprüfung erfüllen unterschiedliche Anforderungen. Käufer sollten daher Akzeptanzkriterien festlegen, die das Design widerspiegeln, anstatt sich auf eine einzige Gut-oder-Schlecht-Aussage zu verlassen.

Bei wiederkehrenden Bestellungen erleichtert die Aufzeichnung der genehmigten Spezifikationen und Prüfanforderungen auch den Vergleich späterer Chargen mit der ursprünglichen Bestellung.

Prototypenmuster und Freigabe vor der Serienproduktion

Ein Prototyp ist nützlich, da er es dem Käufer ermöglicht, ein physisches Board zu testen, bevor er sich für eine größere Menge entscheidet. Der Wert einer Probe hängt jedoch davon ab, wie sie überprüft wird.

Der erste Schritt besteht darin, die erhaltene Platine mit der genehmigten mechanischen Zeichnung zu vergleichen. Der Außendurchmesser, die Befestigungslöcher, die Ausschnitte und die Gesamtdicke sollten anhand der für die Montage relevanten Abmessungen überprüft werden. Wenn die Platine in einem Lampengehäuse untergebracht werden soll, kann eine Prüfung des physischen Sitzes Probleme aufdecken, die aus den elektronischen Dateien allein möglicherweise nicht ersichtlich sind.

Auch das Schaltungsmuster und die Oberflächenbeschaffenheit sollten überprüft werden. Wenn elektrische Tests Teil der Probenbewertung sind, sollten die Testergebnisse neben den Designanforderungen berücksichtigt werden. Wenn die Platine in einem vollständigen Beleuchtungsprodukt verwendet wird, bleibt die entsprechende Bewertung auf Systemebene in der Verantwortung des Produktentwicklungsprozesses.

Eventuelle Unterschiede sollten vor der Genehmigung der Probe dokumentiert werden. Wenn der Vorstand eine überarbeitete Gliederung oder eine Änderung der Fertigungsdaten benötigt, sollten die aktualisierten Dateien eine neue Revisionskennung erhalten. Andernfalls kann es für den Hersteller schwierig sein, die genehmigte Version vom früheren Muster zu unterscheiden.

Sobald das Muster angenommen wurde, sollte der Käufer die genehmigte Zeichnung, die Spezifikation und die relevanten Prüfprotokolle aufbewahren. Diese Dokumente dienen als Referenz für Großaufträge und helfen zu verhindern, dass nicht genehmigte Änderungen in die Produktion gelangen.

Die Mustergenehmigung sollte nicht als Formalität betrachtet werden. An diesem Punkt bestätigt der Käufer, dass die hergestellte Platine den vereinbarten Anforderungen genau genug entspricht, um mit der nächsten Phase des Projekts fortfahren zu können.

Verwalten von Nachbestellungen und Produktionskonsistenz

Die Anforderungen für eine Nachbestellung sollten auf der genehmigten Produktspezifikation basieren und nicht auf einer allgemeinen Beschreibung wie „wie beim letzten Mal“. Dies ist besonders wichtig, wenn ein Lieferant mehrere kreisförmige Leiterplattendesigns mit ähnlichen Durchmessern oder Leiterplattendicken verarbeitet.

In einem vollständigen Bestellprotokoll sollten das Produkt, die Zeichnungsänderung, das Material, die Kupferdicke, die Dicke der fertigen Platine, die Oberflächenbeschaffenheit, die Menge und etwaige spezielle Inspektions- oder Verpackungsanforderungen aufgeführt sein. Wenn sich eine Spezifikation ändert, sollte die Änderung vor dem nächsten Produktionslauf kommuniziert und genehmigt werden.

Käufer sollten auch klären, ob für eine neue Bestellung dieselben genehmigten Dateien und Materialanforderungen verwendet werden wie für die vorherige Charge. Eine Designüberarbeitung, ein Materialaustausch oder eine Änderung der Oberflächenbeschaffenheit kann sich darauf auswirken, wie die Platine im Vergleich zum genehmigten Muster abschneidet.

Bei größeren Bestellungen sind auch die Lieferplanung und die Mengenbestätigung wichtig. Das Einkaufsteam sollte vor der Produktion mit dem Lieferanten die erforderliche Menge und den Lieferplan festlegen. Wenn die Bestellung in mehrere Lieferungen aufgeteilt wird, sollten sich beide Parteien auf die geltenden Dokumentations- und Abnahmeanforderungen einigen.

Verpackung und Kennzeichnung tragen dazu bei, die Auftragskontrolle aufrechtzuerhalten, nachdem die Platinen das Werk verlassen haben. Klare Etiketten können es dem Empfangsteam erleichtern, verschiedene Designs, Revisionen oder Chargen zu unterscheiden. Das spezifische Etikettierungsformat sollte vereinbart werden, wenn der Käufer interne Rückverfolgbarkeitsanforderungen hat.

Die Wiederholbarkeit hängt nicht von einem einzelnen Herstellungsschritt ab. Dies geschieht durch die Einhaltung einer klaren Spezifikation, die Verwendung der richtigen Entwurfsrevision, die Anwendung geeigneter Prozesskontrollen und die Prüfung des fertigen Produkts anhand vereinbarter Abnahmekriterien.

Auswahl eines Herstellers für eine kundenspezifische runde LED-Aluminiumplatine

Der Preis spielt eine Rolle, aber das niedrigste Angebot ist nicht unbedingt die beste Wahl für ein maßgeschneidertes Board. Bei einem aussagekräftigen Vergleich sollte berücksichtigt werden, ob der Lieferant die vorgegebenen Material-, Abmessungen-, Schaltungsanforderungen, Oberflächenbeschaffenheits- und Qualitätserwartungen erfüllen kann.

Käufer können damit beginnen, den Hersteller um eine Bestätigung der erforderlichen Plattenkonstruktion und des Produktionsbereichs zu bitten. Wenn das Design eine bestimmte Dicke oder ein bestimmtes Kupfergewicht erfordert, sollte diese Spezifikation im Angebot klar angegeben werden. Allgemeine Fähigkeitsaussagen sollten die Bestätigung der tatsächlichen Produktanforderungen nicht ersetzen.

Der Design-Review-Prozess des Herstellers ist ein weiterer nützlicher Vergleichspunkt. Ein Lieferant sollte in der Lage sein, fehlende Informationen oder widersprüchliche Abmessungen vor Produktionsbeginn zu identifizieren. Eine klare Kommunikation in dieser Phase kann vermeidbare Überarbeitungen verhindern und das Angebot genauer machen.

Auch Inspektionsmodalitäten sollten besprochen werden. Käufer sollten sich darüber im Klaren sein, ob die Bestellung ggf. Maßkontrollen, optische Inspektionen und elektrische Tests umfasst. Sofern besondere Messungen oder Prüfprotokolle erforderlich sind, sind diese vor Auftragserteilung zu vereinbaren.

Der Beispielprozess kann einen weiteren Beweis dafür liefern, wie der Lieferant kundenspezifische Arbeiten abwickelt. Eine gut verwaltete Musterbestellung sollte einer definierten Spezifikation folgen und eine klare Grundlage für die Genehmigung bieten. Bei wiederkehrender Produktion sollte der Lieferant außerdem in der Lage sein, auf der Grundlage der genehmigten Dateien zu arbeiten und zu kommunizieren, wenn eine angeforderte Änderung Auswirkungen auf die bestehenden Anforderungen hat.

Vergleichen Sie abschließend Angebote auf gleichwertiger Basis. Plattenmaterial, fertige Dicke, Kupfergewicht, Oberflächenbeschaffenheit, Menge, Prüfanforderungen und Verpackung können den angegebenen Preis beeinflussen. Sollten sich diese Angaben zwischen den Anbietern unterscheiden, kann ein direkter Preisvergleich irreführend sein.

Ein Hersteller, der eine klare technische Kommunikation und eine dokumentierte Produktionsspezifikation bietet, bietet Käufern eine zuverlässigere Grundlage für die Bewertung der Bestellung.

Kundenspezifische kreisförmige LED-Aluminium-Leiterplattenlösungen von Xinda PCB

Xinda PCB bietet die Herstellung von Aluminium-Leiterplatten für Beleuchtungsanwendungen an, einschließlich kundenspezifischer runder LED-Aluminium-Leiterplatten für Downlights und Flächenleuchten. Das vorgestellte Kreislaufprodukt besteht aus einer Aluminiumlegierung 5052 mit einer Dicke der fertigen Platte von 1,0–2,5 mm und einer Kupferdicke von 1–2 oz.

Der breitere Verarbeitungsbereich für Aluminium-Leiterplatten umfasst fertige Leiterplattenstärken von 0,4–3,0 mm, Kupferstärken von 1–6 oz sowie eine aufgeführte Mindestleiterbahnbreite und einen Mindestlinienabstand von 0,15 mm. Die tatsächlichen Anforderungen für jedes Design sollten vor der Produktion überprüft und bestätigt werden.

Der Herstellungsprozess umfasst die Eingangsprüfung des Materials, das Schneiden, die Abbildung der Schaltung, das Ätzen, das Drucken der Lötstoppmaske, die AOI-Prüfung, die elektrische Prüfung, die abschließende Qualitätssicherung und die Verpackung. Es werden kundenspezifische Muster und Großaufträge angenommen, sodass Käufer ihre Anforderungen besprechen können, bevor sie zu größeren Produktionsmengen übergehen.

Wenn Sie ein Angebot anfordern, ist es hilfreich, die Fertigungsdateien der Platine, die mechanische Zeichnung, das erforderliche Material, die fertige Dicke, die Kupferdicke, die Oberflächenbeschaffenheit und die Bestellmenge anzugeben. Eventuelle kritische Maßtoleranzen oder besondere Prüfanforderungen sollten ebenfalls berücksichtigt werden.

Für Produktdetails und Angebotsanfragen besuchen Sie Xinda PCB oder kontaktieren Sie das Team unter bluesky@xdpcba.com oder Sales10@xdpcba.com.

Abschließende Überlegungen vor der Bestellung

Die erfolgreiche Herstellung kundenspezifischer runder LED-Aluminium-Leiterplatten beginnt mit einer klaren Spezifikation. Das Material, die Schaltungsgrafik, der Platinenumriss, die Montagemerkmale und die Oberflächenbeschaffenheit müssen das gleiche genehmigte Design beschreiben. Anschließend sollten die Fertigungs- und Prüfanforderungen an die beabsichtigte Anwendung angepasst werden.

Vor der Bestellung sollten Käufer prüfen, ob die Fertigungsunterlagen vollständig sind, die kritischen Abmessungen definiert sind und die angegebenen Spezifikationen mit dem angeforderten Produkt übereinstimmen. Ein Prototyp sollte anhand dieser Anforderungen überprüft werden und etwaige Änderungen sollten dokumentiert werden, bevor mit der Serienproduktion begonnen wird.

Bei Nachbestellungen trägt die Aufbewahrung der genehmigten Designdateien und Abnahmekriterien dazu bei, die Konsistenz zwischen den Chargen aufrechtzuerhalten. Diese Schritte bieten eine praktische Grundlage für die Zusammenarbeit mit einem Leiterplattenhersteller und die Einhaltung termingerechter kundenspezifischer LED-Beleuchtungsprojekte.
