Runde Aluminium-Leiterplatten für LED-Beleuchtung: Downlights, Flächenleuchten und andere Anwendungen

Die Leiterplatte im Inneren einer LED-Leuchte ist selten das erste, worauf ein Käufer bei der Auswahl eines Beleuchtungsprodukts achtet. Das Gehäuse, die Helligkeit, das Aussehen und die Installationsart erhalten in der Regel mehr Aufmerksamkeit. Allerdings muss die Leiterplatte zur Leuchte passen und deren elektrisches Design unterstützen, bevor die fertige Leuchte zusammengebaut werden kann.

Runde Aluminium-Leiterplatten werden in einer Reihe von LED-Beleuchtungsprodukten verwendet, darunter Downlights, Strahler und andere kompakte Leuchten. Ihr Metallsockel sorgt für einen Wärmeübertragungspfad, während der kreisförmige Umriss für Lampengehäuse geeignet ist, die um eine zentrale Lichtquelle herum gestaltet sind. Die Anforderungen sind bei diesen Anwendungen nicht identisch. Eine Platine für ein Einbau-Downlight muss möglicherweise an einen Reflektor und eine Montagestruktur angepasst werden, während eine Platine für eine Flächenleuchte möglicherweise eine andere optische Anordnung aufnehmen muss.

Die Auswahl der richtigen Platine beginnt daher bereits bei der beabsichtigten Beleuchtungsanwendung. Die Struktur der Vorrichtung, die Anordnung der Komponenten, die Installationsbedingungen und die Fertigungsanforderungen müssen alle gemeinsam berücksichtigt werden. Für Beleuchtungshersteller hilft das Verständnis dieser Unterschiede, die Auswahl einer Leiterplatte allein aufgrund der Form zu vermeiden.

Runde Aluminium-Leiterplatten in Wohn- und Gewerbe-Downlights

Downlights sind in Wohnungen, Büros, Hotels, Einzelhandelsflächen und anderen Innenräumen weit verbreitet. Viele Designs verwenden eine kompakte Lichtquelle, die in ein Einbau- oder Aufbaugehäuse eingebaut ist. Eine kreisförmige Leiterplatte kann der Form der Leuchte folgen und eine geeignete Basis für die LED-Schaltung bieten.

Der verfügbare Platz im Inneren eines Downlights ist oft begrenzt. Die Platine befindet sich möglicherweise in der Nähe eines Reflektors, einer Linse, eines Treibers oder einer Montagehalterung, so dass nur wenig Spielraum für Änderungen bleibt, sobald das mechanische Design fertiggestellt ist. Sein Außendurchmesser ist wichtig, aber auch die Position der Befestigungslöcher und der Abstand um Komponenten herum können von Bedeutung sein.

Das Platinenlayout sollte die vorgesehene Anordnung der LEDs und der umgebenden optischen Teile widerspiegeln. Wenn die Leuchte einen Reflektor verwendet, müssen die Komponentenpositionen mit ihrer Form und Montageposition kompatibel sein. Auch Stecker, Leitungen und Befestigungselemente benötigen ausreichend Freiraum, damit sie die Montage nicht behindern.

Downlights, die in Gewerbegebäuden verwendet werden, können täglich über längere Zeiträume in Betrieb sein. Bei diesen Anwendungen sollte neben dem Gehäuse und den vorgesehenen Betriebsbedingungen auch der Leiterplattenaufbau berücksichtigt werden. Ein Aluminiumsockel kann dazu beitragen, die Wärme vom Schaltkreisbereich abzuleiten, aber das gesamte Leuchtendesign bestimmt, wie effektiv diese Wärme von den LEDs abgeleitet wird.

Für Hersteller, die ein neues Downlight entwickeln, ist es sinnvoller, die Platinen- und Gehäusezeichnungen gemeinsam zu prüfen, als den Platinenumriss separat zu genehmigen. Dies erleichtert die Identifizierung mechanischer Konflikte vor der Probenherstellung.

Flächenleuchten haben unterschiedliche Layoutanforderungen

Flächenleuchten werden häufig in Büros, Schulen, Gewerbegebäuden und anderen Innenräumen eingesetzt, in denen eine breite, gleichmäßige Ausleuchtung erforderlich ist. Ihr innerer Aufbau variiert je nach Produkt. Einige Designs verwenden LED-Platinen, die um einen Lichtleiter angeordnet sind, während andere je nach Lichtquelle und Gehäuse unterschiedliche Anordnungen verwenden.

Dies bedeutet, dass nicht automatisch für jede Flächenleuchte eine kreisförmige Leiterplatte ausgewählt werden sollte. Die Platinenform muss zur tatsächlichen Lichtarchitektur passen. Wenn eine kreisförmige Platine verwendet wird, muss deren Position relativ zu den optischen Komponenten während des Entwurfs festgelegt werden.

Die Platzierung der Komponenten kann die Ausrichtung der Lichtquelle auf das optische System beeinflussen. Das mechanische Design sollte den Platinenumriss, die Montagemerkmale, die Verdrahtungswege und den Platzbedarf für andere interne Teile berücksichtigen. Eine Leiterplatte, die in das Gehäuse passt, muss möglicherweise dennoch überarbeitet werden, wenn ihre Montagepunkte oder Komponentenpositionen im Widerspruch zur beabsichtigten Baugruppe stehen.

Hersteller von Flächenleuchten sollten außerdem bestätigen, ob die Platine als unbestückte Leiterplatte oder als bestückte Leiterplatte geliefert wird. Sollen Komponenten vor der Lieferung montiert werden, müssen die Montagedaten und Komponentenanforderungen in der Bestellung angegeben werden. Diese Unterscheidung kann sich sowohl auf das Angebot als auch auf die Produktionsvereinbarung auswirken.

Bei kundenspezifischen Projekten ist die eigentliche Vorrichtungszeichnung und der genehmigte Schaltungsentwurf der nützlichste Ausgangspunkt. Die Leiterplatte kann dann anhand des verfügbaren Platzes und der vorgesehenen optischen Anordnung überprüft werden, anstatt sich auf Annahmen basierend auf der Produktkategorie zu verlassen.

Scheinwerfer und PAR-Lampen erfordern eine sorgfältige Platzierung der Komponenten

Strahler und PAR-Lampen richten das Licht auf einen bestimmten Bereich oder ein bestimmtes Objekt. Ihre optische Anordnung kann sich von der von großflächigen Flächenleuchten unterscheiden und die Position der LED-Quelle kann eng mit dem Reflektor oder der Linse verknüpft sein.

Eine runde Aluminiumplatine kann eine praktische Basis für eine kompakte LED-Anordnung bieten, aber die Platine muss in die Leuchte passen, ohne benachbarte Komponenten zu behindern. Der verfügbare Durchmesser, die Montagepositionen und die Komponentenabstände sollten anhand des mechanischen Designs bestätigt werden.

Auch die elektrische Anordnung muss zur vorgesehenen LED-Konfiguration passen. Leiterbahnführung, Kupferdicke und Komponentenplatzierung sollten sich an den Schaltungsanforderungen orientieren und nicht nur aufgrund der Kreisform der Platine gewählt werden. Wenn das Design eng beieinander liegende Features oder begrenzten Routing-Platz umfasst, sollten die Fertigungsdateien überprüft werden, bevor die Platine für die Produktion freigegeben wird.

Strahler und PAR-Lampen können in Einzelhandelsdisplays, Gastronomieeinrichtungen, Privathäusern und gewerblichen Innenräumen verwendet werden. Die Endproduktanforderungen können je nach Anwendung erheblich variieren, daher gibt es keine einzelne Leiterplattenkonstruktion, die für jede Lampe geeignet ist.

Für ein individuelles Design benötigt der Leiterplattenhersteller klare Fertigungsdaten und die relevanten mechanischen Informationen. Anhand dieser Angaben lässt sich feststellen, ob die angeforderte Platte wie angegeben hergestellt werden kann und ob etwaige Abmessungen oder Konstruktionsanforderungen einer weiteren Bestätigung bedürfen.

Außen- und Industriebeleuchtung bringen unterschiedliche Betriebsbedingungen mit sich

LED-Flutlichter, Wandfluter und Industriebeleuchtungsprodukte können in Umgebungen betrieben werden, die sich erheblich von denen von Innen-Downlights unterscheiden. Abhängig von der Installation können sie wechselnden Umgebungstemperaturen, langen Betriebszeiten, Vibrationen oder anderen Umgebungsbedingungen ausgesetzt sein.

Eine Aluminiumplatine kann für diese Produkte geeignet sein, die Platine sollte jedoch als Teil der gesamten Leuchte bewertet werden. Das Gehäuse, die Montageanordnung und der umgebende Wärmepfad beeinflussen alle die Bedingungen, denen der LED-Schaltkreis ausgesetzt ist. Das PCB-Material allein entscheidet nicht darüber, ob die fertige Leuchte für eine bestimmte Außen- oder Industrieumgebung geeignet ist.

Auch das mechanische Design verdient Aufmerksamkeit. Der Platinenumriss und die Montagemerkmale müssen zur Halterung passen, während Material und Dicke der Produktspezifikation entsprechen sollten. Wenn für ein Beleuchtungsprodukt besondere Umwelt- oder Zuverlässigkeitsanforderungen gelten, sollte der Hersteller die erforderlichen Prüfungen auf Produktebene festlegen.

Das gleiche Prinzip gilt für Wandfluter und andere Leuchten mit ungewöhnlichen Formen. Eine kreisförmige Leiterplatte kann für eine bestimmte Lichtquelle oder ein bestimmtes Modul geeignet sein, es sollte jedoch nicht davon ausgegangen werden, dass sie für jede lange oder lineare Beleuchtungsanordnung geeignet ist. Der erforderliche Umriss sollte aus dem tatsächlichen Entwurf stammen.

Bei industriellen Beleuchtungsprojekten sollten Käufer die Anwendungsbedingungen mit dem Produktentwicklungsteam besprechen, bevor sie die PCB-Spezifikation festlegen. Dies trägt dazu bei, sicherzustellen, dass die ausgewählte Platte dem beabsichtigten Verwendungszweck entspricht, anstatt sich auf eine allgemeine Behauptung über Aluminiumsubstrate zu verlassen.

Der Einsatz von Fahrzeugbeleuchtung erfordert eine anwendungsspezifische Prüfung

Aluminium-Leiterplatten können auch in bestimmten Automobilbeleuchtungsprodukten verwendet werden, darunter Nebelscheinwerfer, Umgebungsbeleuchtungsmodule und Zusatzsignallampen. Bei diesen Anwendungen kann der Installationsraum begrenzt sein und es gelten besondere Anforderungen an die Form und Platzierung der Leiterplatte.

Die mechanische Anordnung kann besonders wichtig sein, wenn die Leiterplatte in eine vorhandene Lampenbaugruppe passen muss. Montagepunkte, Steckerpositionen und Komponentenabstände sollten anhand der entsprechenden Konstruktionszeichnungen bestätigt werden. Alle Änderungen am Platinenumriss müssen vor der Produktion mit dem Rest der Baugruppe verglichen werden.

Bei Automobilanwendungen können auch Betriebsbedingungen und Qualifikationsanforderungen gelten, die sich von denen gewöhnlicher Innenbeleuchtung unterscheiden. Käufer sollten die geltenden Spezifikationen, Tests und Lieferantenanforderungen für das jeweilige Projekt bestätigen. Die Tatsache, dass eine Leiterplatte aus Aluminium besteht, begründet nicht allein die Eignung für eine Automobilanwendung.

Wenn eine kreisförmige Platine für ein Fahrzeugbeleuchtungsmodul entwickelt wird, sollte der Lieferant die richtigen Fertigungsdateien und klar definierte Materialanforderungen erhalten. Darüber hinaus sollte der Kunde vor der Auftragserteilung klären, welche Prüfprotokolle bzw. Qualifizierungsdokumente benötigt werden.

Was die verschiedenen Anwendungen gemeinsam haben

Obwohl Downlights, Flächenleuchten, Strahler und andere LED-Produkte unterschiedliche Strukturen aufweisen, gelten für ihre Leiterplattenanforderungen mehrere grundlegende Überlegungen.

An erster Stelle steht die mechanische Passung. Die Platine muss zum Gehäuse, den Befestigungspunkten und dem verfügbaren Platz passen. Ein korrekter Außendurchmesser garantiert nicht, dass die komplette Platine passt, wenn Löcher, Aussparungen oder Bauteile verlegt werden.

Das Schaltungsdesign muss zum vorgesehenen Produkt passen. Kupferdicke, Leiterbahnbreite und Komponentenlayout müssen das elektrische Design widerspiegeln. Diese Details sollten in den Herstellungsdaten definiert werden und nicht Annahmen während der Herstellung überlassen werden.

Die thermischen Bedingungen müssen auf der Ebene der Vorrichtung berücksichtigt werden. Ein Aluminiumsockel bietet einen Weg für die Wärmeübertragung, das Ergebnis hängt jedoch auch von der Plattenkonstruktion, dem Kontakt mit umgebenden Teilen und dem gesamten Leuchtendesign ab.

Die Fertigungsunterlagen sollten das genehmigte Design widerspiegeln. Mechanische Zeichnungen, Fertigungsdateien und Montageinformationen müssen übereinstimmen. Alle während der Entwicklung vorgenommenen Änderungen sollten vor Produktionsbeginn in der aktuellen Revision festgehalten werden.

Inspektionsanforderungen sollten im Voraus vereinbart werden. Maßkontrollen, Schaltkreisprüfungen und elektrische Prüfungen decken verschiedene Merkmale ab. Käufer und Lieferant sollten festlegen, welche Kontrollen erforderlich sind und wie die fertigen Platten angenommen werden.

Diese Punkte bieten eine nützliche Grundlage für den Vergleich von PCB-Optionen verschiedener Beleuchtungsprodukte. Sie tragen auch dazu bei, den häufigen Fehler zu vermeiden, eine Leiterplatte als Standardkomponente zu behandeln, wenn ihre Abmessungen und Konstruktion an eine bestimmte Vorrichtung gebunden sind.

Auswahl einer kreisförmigen Aluminiumplatine für ein individuelles Beleuchtungsprojekt

Für eine individuelle LED-Beleuchtung sollte die Platine entsprechend den Anforderungen des tatsächlichen Produkts ausgewählt werden. Beginnen Sie mit den Gehäuseabmessungen, der Montageanordnung und dem Schaltungsdesign. Bestätigen Sie dann das Material, die fertige Dicke, die Kupferspezifikation und die Oberflächenbeschaffenheit mit dem Leiterplattenhersteller.

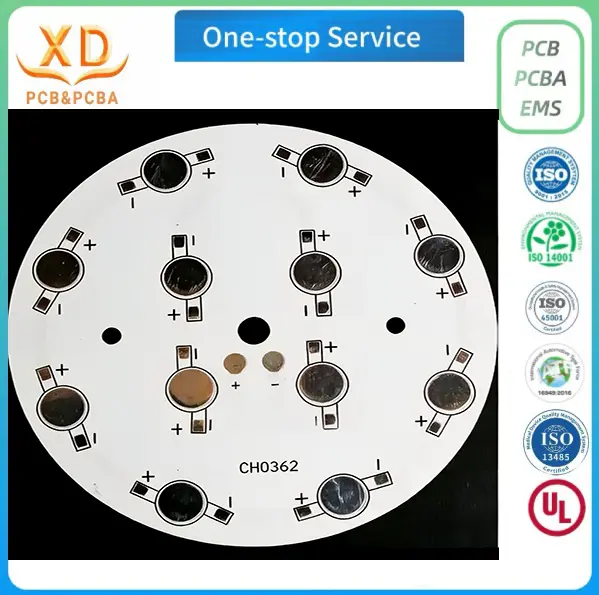

Die von Xinda PCB vorgestellte kundenspezifische runde LED-Aluminiumplatine verwendet eine 5052-Aluminiumlegierung mit einer angegebenen fertigen Platinendicke von 1,0–2,5 mm und einer Kupferdicke von 1–2 oz. Diese Spezifikationen gelten für das vorgestellte Produkt. Die umfassendere Prozessspezifikation für Aluminium-Leiterplatten deckt je nach Konstruktion und Design Fertigplattendicken von 0,4–3,0 mm und Kupferdicken von 1–6 Unzen ab.

Zu den verfügbaren Oberflächenveredelungen in der allgemeinen Prozessspezifikation gehören OSP, HASL, Immersionsgold, bleifreies Immersionszinn und Immersionssilber. Die geeignete Option sollte entsprechend den Design- und Montageanforderungen bestätigt werden.

Geben Sie für ein Angebot den Platinenumriss, die Fertigungsdateien, das erforderliche Material und die erforderliche Dicke, die Kupferspezifikation, die Oberflächenbeschaffenheit und die Bestellmenge an. Wenn die Platine mit installierten Komponenten geliefert werden muss, geben Sie die Stücklisten- und Platzierungsdaten an, damit der Lieferant den erforderlichen Umfang bestätigen kann.

Xinda PCB akzeptiert kundenspezifische Muster und Großaufträge für Aluminium-PCB-Projekte. Weitere Produktinformationen finden Sie bei Xing Da Electric Technology Co., Ltd. Für Projektanfragen wenden Sie sich an bluesky@xdpcba.com oder Sales10@xdpcba.com .

Auswahl des Boards rund um das fertige Licht

Eine runde Aluminiumplatine sollte entsprechend dem Beleuchtungsprodukt bewertet werden, für das sie vorgesehen ist. Downlights benötigen eine Platine, die zum kompakten Gehäuse und der optischen Anordnung passt. Flächenleuchten erfordern ein Layout, das an ihre jeweilige Innenstruktur angepasst ist, während Strahler und Außenleuchten unterschiedliche mechanische und betriebliche Anforderungen haben können.

Der zuverlässigste Ansatz besteht darin, zunächst die Vorrichtungsanforderungen zu definieren und dann die Leiterplattenkonstruktion anhand des genehmigten Designs zu bestätigen. Klare Zeichnungen, konsistente Fertigungsunterlagen und vereinbarte Prüfkriterien geben dem Lieferanten eine solide Grundlage für die Produktion.

Für Beleuchtungshersteller trägt dieser Prozess dazu bei, dass die Leiterplattenauswahl mit dem fertigen Produkt verknüpft bleibt. Außerdem ist es dadurch einfacher, kundenspezifische Anforderungen mit einem Lieferanten zu besprechen, bevor mit der Bemusterung und Produktion begonnen wird.
