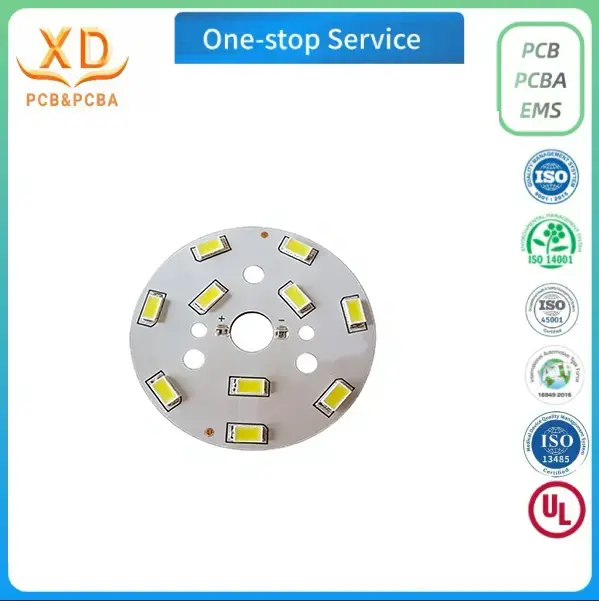

So wählen Sie eine runde LED-Aluminiumplatine für Downlights und Flächenleuchten aus

Eine runde LED-Aluminiumplatine muss mehr können, als nur einen LED-Schaltkreis zu tragen. Es muss zum Beleuchtungskörper passen, das Komponentenlayout unterstützen und die elektrischen und mechanischen Anforderungen des fertigen Produkts erfüllen. Bei Herstellern von Downlights und Flächenleuchten wird der Platinenumriss oft durch das Gehäuse bestimmt, aber auch andere Entscheidungen – einschließlich Dicke, Kupfergewicht, Montagemerkmale und Oberflächenbeschaffenheit – wirken sich darauf aus, ob das Design reibungslos in die Produktion übergehen kann.

Allein die Auswahl eines Boards anhand des Durchmessers kann wichtige Fragen offen lassen. Ein Design passt möglicherweise zum Gehäuse, lässt jedoch nicht genügend Platz für Komponenten oder Montageteile. Eine Platine kann zwar die Nenndickenanforderungen erfüllen, jedoch im Widerspruch zum verfügbaren Montageraum stehen. Diese Details sollten Sie am besten überprüfen, bevor ein Prototyp bestellt wird.

Dieser Leitfaden behandelt die wichtigsten Überlegungen bei der Auswahl einer runden LED-Aluminiumplatine für Downlights und Flächenleuchten, von den mechanischen Abmessungen bis hin zu den Herstellungsdaten. Es richtet sich an Produktdesigner, Beleuchtungshersteller und Einkaufsteams, die eine Designanforderung in eine klare PCB-Spezifikation umwandeln müssen.

Beginnen Sie mit der Leuchte, nicht mit dem PCB-Katalog

Das Fixture sollte den Ausgangspunkt für die Boardauswahl festlegen. Bevor Sie sich für eine runde Aluminiumplatine entscheiden, prüfen Sie den verfügbaren Platz im Inneren der Leuchte, die Art und Weise, wie die Platine befestigt wird, und die Position aller umliegenden Teile. Reflektor, Diffusor, Treiber, Befestigungselemente und Gehäuse können die Nutzfläche beeinträchtigen.

Downlights und Flächenleuchten stellen nicht immer die gleichen Anforderungen an die Platine. Ein Downlight kann eine kompakte kreisförmige Leiterplatte verwenden, die in einem Reflektor oder einem wärmeableitenden Gehäuse montiert ist. Eine Flächenleuchte kann eine andere interne Anordnung haben, wobei die LED-Platine um oder hinter einer optischen Komponente positioniert ist. Das tatsächliche Layout variiert je nach Produkt, daher sollte die Leiterplatte um das Gerät herum entworfen werden und nicht aufgrund einer allgemeinen Größenannahme ausgewählt werden.

Eine bemaßte Zeichnung ist zuverlässiger als eine Messung anhand eines Fotos. Es sollte den Außendurchmesser, Befestigungslöcher, Ausschnitte und alle anderen Merkmale zeigen, die die Passform beeinflussen. Wenn die Platine auf einer bestimmten Oberfläche aufliegen muss, sollte auch diese Schnittstelle identifiziert werden.

Es ist sinnvoll, zwischen den Nennmaßen der Platine und den für die Montage entscheidenden Maßen zu unterscheiden. Beispielsweise kann der Außendurchmesser eine gewisse Toleranz aufweisen, während die Position eines Montagelochs eng mit einem festen Merkmal im Gehäuse übereinstimmen muss. Das Markieren kritischer Abmessungen in der Zeichnung hilft dem Leiterplattenhersteller zu verstehen, welche Details besondere Aufmerksamkeit erfordern.

Wählen Sie den Durchmesser und die Kontur des Bretts sorgfältig aus

Runde Platinen werden häufig verwendet, wenn die Leiterplatte der Form eines Lampengehäuses folgen muss. Dennoch sollte ein runder Umriss nicht als einfache Durchmesserangabe betrachtet werden. Die Platine erfordert möglicherweise auch Schraubenlöcher, Schlitze, Kerben oder Freiräume für Drähte und Anschlüsse.

Überprüfen Sie bei der Bestätigung der Gliederung die folgenden Details:

● Außendurchmesser: Bestätigen Sie den verfügbaren Platz in der Vorrichtung und berücksichtigen Sie die tatsächliche Montageanordnung.

● Montagelöcher: Geben Sie bei Bedarf Lochgrößen, Positionen und Toleranzen an.

● Ausschnitte und Kerben: Zeigen Sie die Merkmale an, die zum Freilegen von Gehäuserippen, Drähten oder anderen Teilen erforderlich sind.

● Komponentenfreiraum: Lassen Sie Platz für LEDs und andere Komponenten, ohne die Befestigungselemente oder umgebenden Strukturen zu beeinträchtigen.

● Montagezugang: Überlegen Sie, ob die Platine mit der vorgesehenen Montagemethode installiert und befestigt werden kann.

Eine Platine, die auf eine Zeichnung passt, kann dennoch umständlich zusammenzubauen sein, wenn ein Schraubenkopf ein Bauteil überlappt oder wenn ein Stecker zu nah am Rand sitzt. Die Überprüfung der Leiterplatte zusammen mit der Gehäusezeichnung kann dabei helfen, diese Konflikte vor der Fertigung zu erkennen.

Der Umriss sollte auch in allen Designdateien konsistent sein. Wenn in der mechanischen Zeichnung ein Durchmesser angegeben ist, die Fertigungsdaten jedoch einen anderen Durchmesser definieren, muss der Lieferant dies vor der Produktion klären. Ein klarer, genehmigter Umriss verringert das Risiko, dass man Platinen erhält, die zwar zu einer Datei, aber nicht zur vorgesehenen Vorrichtung passen.

Passen Sie die Plattenstärke an den verfügbaren Platz an

Die Dicke der Platine beeinflusst sowohl die physische Passform als auch die Konstruktion der Leiterplatte. Bei einer runden LED-Aluminiumplatine muss die gewählte Dicke in den Beleuchtungskörper passen und gleichzeitig die mechanischen Anforderungen des Designs erfüllen.

Xinda PCB gibt für die vorgestellte kundenspezifische runde LED-Aluminiumplatine eine Dicke der fertigen Platine von 1,0–2,5 mm an. Seine umfassendere Prozessspezifikation für Aluminium-Leiterplatten deckt Fertigplattendicken von 0,4 mm bis 3,0 mm ab . Diese Zahlen beschreiben unterschiedliche Bereiche: Der erste ist der angegebene Bereich für das vorgestellte Produkt, während der zweite der allgemeine Prozessbereich ist.

Die endgültige Spezifikation sollte anhand des tatsächlichen Designs bestätigt werden. Eine dickere Platine kann die verfügbare Höhe für Komponenten, Montageteile oder die Kontaktfläche im Inneren der Vorrichtung beeinträchtigen. Eine dünnere Platine kann ungeeignet sein, wenn die mechanische Anordnung eine andere Steifigkeit oder eine bestimmte Montageschnittstelle erfordert. Die beste Wahl hängt von der gesamten Baugruppe ab, nicht von der isolierten Dicke.

Geben Sie bei der Angebotsanfrage die erforderliche Enddicke an, anstatt einfach nur eine Aluminium-Leiterplatte anzufordern. Wenn das Design Alternativen zulässt, ermitteln Sie den akzeptablen Bereich und bitten Sie den Lieferanten, die Machbarkeit zu bestätigen. Dies ist sinnvoller, als dem Hersteller die Annahme zu überlassen.

Wählen Sie die Kupferdicke um die Schaltkreisanforderungen herum aus

Die Kupferdicke ist eine weitere Spezifikation, die dem elektrischen Design folgen sollte. Xinda PCB gibt für die vorgestellte runde LED-Aluminiumplatine eine Kupferdicke von 1–2 Unzen an , während der allgemeine Prozessbereich für Aluminiumplatinen je nach Konstruktion und Design bei 1–6 Unzen liegt.

Das Kupfergewicht sollte zusammen mit den aktuellen Anforderungen, der Leiterbahnbreite, dem Abstand und dem verfügbaren Routing-Platz überprüft werden. Eine stärkere Kupferspezifikation macht nicht automatisch jede Schaltung besser und sollte nicht ohne Berücksichtigung der Layout- und Fertigungsanforderungen ausgewählt werden.

Die Designdateien müssen das beabsichtigte Schaltungsmuster klar kommunizieren. Wenn der Schaltkreis schmale Leiterbahnen oder eng beieinander liegende Merkmale aufweist, sollten diese Bereiche anhand der vom Hersteller angegebenen Prozessfähigkeit überprüft werden. Die allgemeinen Prozessspezifikationen von Xinda PCB geben eine Mindestleiterbahnbreite und einen Mindestlinienabstand von 0,15 mm an. Die Umsetzbarkeit eines konkreten Designs hängt immer noch von der kompletten Platinenkonstruktion und den für die Produktion bereitgestellten Daten ab.

Bei einem neuen Design ist es sinnvoll, die Fertigungsunterlagen vom Lieferanten prüfen zu lassen, bevor die Bestellung freigegeben wird. Dies gibt beiden Seiten die Möglichkeit, unklare Spezifikationen oder potenzielle Herstellungsprobleme zu erkennen, während Änderungen noch beherrschbar sind.

Verstehen Sie die Rolle der Aluminiumbasis

Aluminium wird häufig in Leiterplatten für LED-Beleuchtung verwendet, da die Metallbasis dazu beitragen kann, die Wärme vom Schaltkreisbereich abzuleiten. Bei einem runden Brett ist das Grundmaterial nur ein Teil des Gesamtdesigns. Die dielektrische Schicht, das Kupfermuster, die LED-Platzierung und der Kontakt zwischen der Leiterplatte und der Leuchte beeinflussen alle das Ergebnis.

Das vorgestellte Xinda-PCB-Produkt verwendet eine 5052-Aluminiumlegierung . Dies ist das für das Produkt angegebene Material und sollte angegeben werden, wenn es den Projektanforderungen entspricht. Wenn ein Projekt ein anderes Material oder eine andere Konstruktion erfordert, muss diese Anforderung separat besprochen werden und nicht davon ausgegangen werden, dass sie durch das vorgestellte Produkt abgedeckt wird.

Auch die Installation des Boards ist wichtig. Eine Leiterplatte, die auf einer geeigneten Wärmeübertragungsoberfläche montiert ist, verhält sich möglicherweise anders als eine Leiterplatte mit begrenztem Kontakt oder einer unebenen Schnittstelle. Designer sollten daher die Platine und ihre Montageanordnung als Teile derselben Baugruppe betrachten.

Aus diesem Grund sollte die Materialauswahl nicht als Ersatz für die Überprüfung des fertigen Lichtdesigns dienen. Wenn die Betriebstemperatur für die Anwendung wichtig ist, sollte die Validierung die tatsächlichen Vorrichtungs- und Betriebsbedingungen widerspiegeln. Der Leiterplattenlieferant kann Konstruktionsdetails bestätigen, während das Beleuchtungsproduktteam das Gesamtsystem bewerten muss.

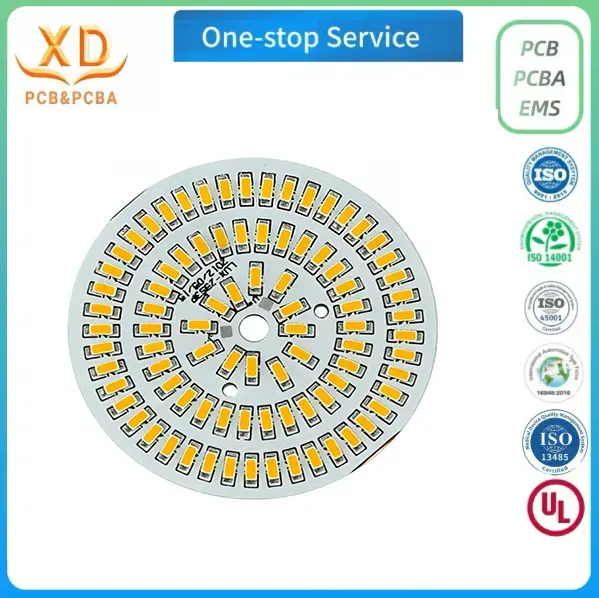

Planen Sie das LED-Layout im Hinblick auf das optische und mechanische Design

Die LED-Anordnung beeinflusst mehr als nur das Aussehen der Schaltung. Die Komponentenpositionen müssen mit dem optischen Design, der verfügbaren Leiterplattenfläche und den mechanischen Merkmalen der Vorrichtung übereinstimmen. Auf einer kreisförmigen Leiterplatte kann das Layout einem Ring folgen, mehrere LED-Gruppen verwenden oder je nach den Beleuchtungsanforderungen des Produkts eine andere Anordnung übernehmen.

Das PCB-Layout sollte ausreichend Platz für Montagelöcher und andere Funktionen lassen. Dabei sollten auch Komponentenabmessungen und Platzierungstoleranzen berücksichtigt werden. Wenn LEDs zu nahe an einem Ausschnitt oder einer Kante positioniert werden, kann es schwierig werden, das Design zusammenzubauen, oder es kann zu Konflikten mit benachbarten Teilen kommen.

Bei Flächenleuchten muss die Platinenanordnung zusammen mit dem von der Leuchte verwendeten Diffusor oder Lichtleiter berücksichtigt werden. Bei Downlights kann das Verhältnis zwischen LED-Position, Reflektor und Gehäuse Einfluss auf die fertige Lichtverteilung haben. Da es sich dabei um Überlegungen auf Produktebene handelt, sollte das PCB-Layout anhand der relevanten verfügbaren mechanischen und optischen Informationen überprüft werden.

Wenn bei der Konstruktion Steckverbinder, Drähte oder zusätzliche elektronische Komponenten verwendet werden, sollten deren Positionen in der Montagezeichnung angegeben werden. Dies hilft dem Hersteller, die beabsichtigte Konfiguration zu verstehen und macht es einfacher, potenzielle Konflikte zu erkennen, bevor Muster hergestellt werden.

Das Layout sollte auch Raum für praktische Montagearbeiten lassen. Komponenten müssen dort platziert werden, wo die vorgesehenen Montage- und Verkabelungsanordnungen sie aufnehmen können. Wenn die Platine einen engen kreisförmigen Umriss hat, kann selbst eine kleine Änderung der Komponentenposition den verfügbaren Platz für eine Schraube, einen Stecker oder den Kantenabstand beeinträchtigen. Eine Layoutüberprüfung anhand der mechanischen Zeichnung kann dabei helfen, diese Probleme zu identifizieren, bevor sie zu einer überarbeiteten Platine führen.

Überprüfen Sie die Toleranzen und die Passform, bevor Sie das Design fertigstellen

Nennmaße beschreiben die beabsichtigte Plattengröße, aber in den Produktionszeichnungen muss auch angegeben werden, wie viel Abweichung akzeptabel ist. Dies ist wichtig, wenn eine runde Leiterplatte in ein geformtes Gehäuse passen oder an bereits vorhandenen Montagepunkten ausgerichtet werden muss.

Nicht jedes Maß benötigt die gleiche Toleranz. Eine kleine Abweichung in einem Bereich mit großzügigem Spielraum hat möglicherweise nur geringe Auswirkungen auf die Montage, während ein Loch, das mit einem festen Pfosten übereinstimmen muss, weitaus kritischer sein kann. Identifizieren Sie die Abmessungen, die sich direkt auf die Passform auswirken, und stellen Sie die erforderlichen Toleranzen dort bereit, wo sie wichtig sind.

Es lohnt sich auch, die Beziehung zwischen der Leiterplatte und den sie umgebenden Teilen zu überprüfen. Berücksichtigen Sie den Platzbedarf für Befestigungselemente, Kabel und Komponentengehäuse sowie etwaige Einschränkungen durch den Reflektor oder die Abdeckung. Wenn die Platine mit einer anderen Oberfläche in Kontakt kommen soll, prüfen Sie, ob die mechanische Zeichnung die erforderliche Schnittstelle kommuniziert.

Vergleichen Sie vor der Genehmigung des Designs den PCB-Umriss mit der neuesten Gehäusezeichnung. Wenn das Gehäuse noch überarbeitet wird, stellen Sie sicher, dass die Leiterplatten- und Mechanikteams mit kompatiblen Versionen arbeiten. Dieser einfache Koordinationsschritt kann verhindern, dass eine Platine in einem nicht mehr gültigen Maß gefertigt wird.

Bestätigen Sie vor der Bestellung die Oberflächenbeschaffenheit

Die Oberflächenbeschaffenheit ist Teil der Herstellungsspezifikation und sollte unter Berücksichtigung des Platinendesigns und des Montageprozesses ausgewählt werden. Zu den allgemeinen Aluminium-PCB-Prozessoptionen von Xinda PCB gehören OSP, HASL, Immersionsgold, bleifreies Immersionszinn und Immersionssilber.

Diese Ausführungen sollten nicht als austauschbare Optionen für jedes Projekt betrachtet werden. Die geeignete Option hängt vom Design, den Anforderungen an die Komponentenmontage und den Akzeptanzkriterien des Kunden ab. Wenn die Leiterplatte mit elektronischen Bauteilen bestückt wird, sollte bestätigt werden, dass die gewählte Oberfläche für den beabsichtigten Bestückungsprozess geeignet ist.

In der Angebotsanfrage sollte die gewünschte Ausführung genannt oder der Hersteller gebeten werden, die Optionen anhand der Anwendung zu prüfen. Wenn die Ausführung nicht spezifiziert wird, kann dies zu unterschiedlichen Annahmen zwischen den Lieferanten führen, was den Vergleich von Angeboten erschwert.

Wenn für ein Projekt bereits ein genehmigtes Design vorliegt, achten Sie darauf, dass die Oberflächenbeschaffenheit dieser Spezifikation entspricht, es sei denn, eine Änderung wurde überprüft und akzeptiert. Dies ist besonders nützlich, wenn Sie von Prototypenmustern zur Wiederholungsproduktion übergehen.

Welche Herstellungsinformationen sollten Sie senden?

Ein Lieferant kann eine kundenspezifische runde LED-Aluminiumplatine genauer beurteilen, wenn die Anfrage sowohl elektrische als auch mechanische Informationen umfasst. Ein Produktfoto kann zwar helfen, den Verwendungszweck zu verdeutlichen, liefert jedoch nicht genügend Details für die alleinige Herstellung.

Ein praktisches Designpaket beinhaltet normalerweise:

Wenn der Auftrag die Montage von Komponenten umfasst, stellen Sie auch die Stückliste, die Platzierungsdaten und die Montagezeichnung bereit. Diese Dokumente helfen dabei, eine Bestellung für eine unbestückte Leiterplatte von einer Anfrage für eine bestückte Leiterplatte zu unterscheiden.

Die Revisionskontrolle ist wichtig, wenn Dateien während der Entwicklung aktualisiert werden. Identifizieren Sie eindeutig die aktuelle Version und stellen Sie sicher, dass die Zeichnungs- und Fertigungsdaten das gleiche Design beschreiben. Wenn Abmessungen oder Anforderungen noch überprüft werden, geben Sie dies an, bevor Sie ein Produktionsangebot anfordern.

Überprüfen Sie die allgemeinen Prozessgrenzen anhand des tatsächlichen Designs

Eine veröffentlichte Prozessspezifikation hilft Käufern, den Bereich zu verstehen, den ein Hersteller möglicherweise unterstützt. Sie sollte jedoch nicht als Garantie dafür verstanden werden, dass jede Kombination von Abmessungen, Materialien und Schaltungsmerkmalen ohne Überprüfung hergestellt werden kann.

Die allgemeine Aluminium-Leiterplattenspezifikation von Xinda PCB listet eine maximale Verarbeitungsgröße von 120 cm × 60 cm , eine Kupferdicke von 1–6 oz , eine fertige Leiterplattendicke von 0,4–3,0 mm und eine minimale Leiterbahnbreite und einen Mindestlinienabstand von 0,15 mm auf . Die vorgestellte kreisförmige LED-Aluminiumplatine hat einen spezifischeren angegebenen Bereich von 1,0–2,5 mm Enddicke und 1–2 Unzen Kupferdicke.

Wenn ein Entwurf eine Kombination aus engen Abständen, ungewöhnlichen Ausschnitten, bestimmten Dicken oder anderen Einschränkungen verwendet, senden Sie die tatsächlichen Herstellungsdateien zur Überprüfung. Der Lieferant kann dann bestätigen, ob die gewünschte Konstruktion zum geplanten Prozess passt und eventuelle Punkte identifizieren, die einer Klärung bedürfen.

Diese Überprüfung ist besonders nützlich für benutzerdefinierte Formen. Ein kreisförmiger Umriss mag unkompliziert sein, aber die Kombination aus Löchern, Kerben, Leiterbahnführung und Komponentenpositionen kann dazu führen, dass sich ein Design vom anderen unterscheidet. Durch die Bestätigung der Machbarkeit vor der Produktion können unnötige Änderungen nach der Mustererstellung vermieden werden.

Überprüfen Sie neben dem mechanischen Design auch die elektrischen Anforderungen

Die mechanische Passform ist nur ein Teil einer erfolgreichen Leiterplattenauswahl. Der Stromkreis muss außerdem den elektrischen Anforderungen entsprechen, die durch das Design des Beleuchtungsprodukts festgelegt werden. Aktueller Bedarf, Leiterbahngeometrie und Komponentenanordnung sollten gemeinsam betrachtet und nicht als separate Entscheidungen behandelt werden.

Der Leiterplattenhersteller benötigt genaue Fertigungsdaten, um das beabsichtigte Schaltungsmuster herzustellen. Das Produktteam sollte sicherstellen, dass die Dateien das genehmigte Design widerspiegeln und dass alle besonderen Anforderungen dokumentiert wurden. Wenn die Schaltung überarbeitet wird, sollten die neuesten Dateien vor der Freigabe der Bestellung veraltete Versionen ersetzen.

Die Prüfung sollte im Hinblick auf die zu prüfenden Merkmale besprochen werden. Die elektrische Prüfung kann den Durchgang und die Isolierung gemäß der vereinbarten Prüfmethode abdecken, während die visuelle Prüfung sichtbare Merkmale des hergestellten Schaltkreises untersucht. Es sollte nicht davon ausgegangen werden, dass die Leistung der gesamten LED-Leuchte überprüft wird.

Für ein neues Lichtdesign sollte das Produktteam festlegen, was auf PCB-Ebene validiert werden muss und was nach dem Einbau in die Lampe überprüft werden muss. Diese Unterscheidung trägt dazu bei, dass man sich bei der Beantwortung von Fragen, die nur am zusammengebauten Produkt beurteilt werden können, nicht auf eine Platineninspektion verlassen muss.

Vermeiden Sie häufige Probleme bei der Leiterplattenauswahl

Viele vermeidbare Probleme entstehen dadurch, dass eine Anforderung angenommen und nicht bestätigt wurde. Ein paar Kontrollen während der Entwurfsprüfung können den Bestellvorgang vorhersehbarer machen.

Ich wähle das Brett allein nach Durchmesser aus. Der Außendurchmesser mag korrekt sein, aber Montagelöcher, Ausschnitte oder Komponentenabstände können dennoch zu Konflikten mit der Vorrichtung führen. Überprüfen Sie den vollständigen Umriss und die Zusammenbauzeichnung, bevor Sie den Entwurf freigeben.

Verwendung einer allgemeinen Spezifikation anstelle der erforderlichen Konstruktion. Das breite Prozessspektrum eines Lieferanten definiert nicht automatisch die Konstruktion eines bestimmten Produkts. Geben Sie in der Anfrage die gewünschte Aluminiumlegierung, Fertigdicke, Kupferdicke und Oberflächenbeschaffenheit an.

Kritische Toleranzen bleiben undefiniert. Wenn eine Abmessung bestimmt, ob die Platine zu einem anderen Teil passt oder mit diesem übereinstimmt, sorgen Sie für die erforderliche Toleranz. Vermeiden Sie die Anwendung unnötig enger Toleranzen für jedes Merkmal, wenn sich nur einige Abmessungen auf die Montage auswirken.

Senden inkonsistenter Fertigungsdateien. Ein Zeichnungs- und Fertigungspaket, das unterschiedliche Versionen beschreibt, kann zu Verzögerungen oder fehlerhafter Produktion führen. Bestätigen Sie die aktuelle Revision und beheben Sie Unstimmigkeiten vor der Bestellung.

Vorausgesetzt, alle Lieferanten geben den gleichen Umfang an. Ein Angebot umfasst möglicherweise die Herstellung von Rohplatinen, während ein anderes zusätzliche Dienstleistungen umfasst. Bestätigen Sie vor dem Preisvergleich die Lieferungen, Prüfanforderungen und eventuelle Montagearbeiten.

Diese Prüfungen ersetzen keine technische Prüfung, tragen aber dazu bei, die Anforderungen sowohl für den Kunden als auch für den Hersteller klarer zu machen.

Überprüfen Sie einen Prototyp, bevor Sie den Produktionsauftrag freigeben

Prototypenmuster geben dem Beleuchtungsteam die Möglichkeit, die mechanische Passung zu bestätigen und die hergestellte Platine mit dem genehmigten Design zu vergleichen. Die Überprüfung sollte mehr als nur die Frage abdecken, ob die Platine korrekt aussieht.

Überprüfen Sie, ob die Platine in das Gehäuse passt, die Befestigungslöcher ausgerichtet sind und die Komponenten den erforderlichen Abstand haben. Überprüfen Sie Material und Dicke anhand der vereinbarten Spezifikation. Wenn elektrische oder funktionale Prüfungen erforderlich sind, bestätigen Sie, dass die entsprechenden Tests abgeschlossen und überprüft wurden.

Jede gewünschte Änderung sollte in den Konstruktionsdateien aufgezeichnet werden, bevor der Produktionsauftrag freigegeben wird. Ein überarbeiteter Umriss, ein verschobenes Loch oder ein geändertes Kupfermuster müssen im genehmigten Fertigungspaket berücksichtigt werden. Andernfalls kann der Lieferant die nächste Charge unter Verwendung einer früheren Version produzieren.

Sobald ein Muster genehmigt wurde, bewahren Sie die entsprechenden Dateien und Spezifikationen als Produktionsreferenz auf. Dies erleichtert die Verwaltung von Nachbestellungen und gibt Käufer und Lieferant eine gemeinsame Grundlage für die Prüfung zukünftiger Lieferungen.

Auswahl eines Lieferanten für kundenspezifische runde LED-Aluminium-Leiterplatten

Bei der Lieferantenauswahl sollte mehr als der angegebene Stückpreis berücksichtigt werden. Käufer müssen wissen, ob der Hersteller die erforderliche Platinenkonstruktion unterstützen kann, die mitgelieferten Dateien überprüfen und den Umfang seines Inspektionsprozesses erläutern.

Bevor Sie eine Bestellung aufgeben, bestätigen Sie schriftlich das Material, die Enddicke, die Kupferspezifikation, die Oberflächenbeschaffenheit und die Maßanforderungen. Erkundigen Sie sich, welche Prüfschritte enthalten sind und welche Abnahmekriterien angewendet werden. Wenn Muster benötigt werden, klären Sie die Mustermenge, den Genehmigungsprozess und wie genehmigte Änderungen in die Produktion übernommen werden.

Xinda PCB bietet kundenspezifische Aluminium-Leiterplattenfertigung für LED-Beleuchtungsanwendungen, einschließlich runder Aluminiumplatinen für Downlights und Flächenleuchten. Das vorgestellte Produkt verwendet eine 5052-Aluminiumlegierung mit einer angegebenen fertigen Plattendicke von 1,0–2,5 mm und einer Kupferdicke von 1–2 oz. Kundenspezifische Muster und Großbestellungen werden akzeptiert.

Geben Sie für ein Angebot die erforderlichen Plattenabmessungen, Fertigungsdateien, Material- und Kupferspezifikationen, Oberflächenbeschaffenheit und Menge an. Wenn für die Konstruktion besondere Montage- oder Montageanforderungen gelten, fügen Sie die entsprechende Zeichnung bei und erläutern Sie, welche Abmessungen entscheidend sind.

Produktinformationen finden Sie unter www.xdpcba.com . Projektanfragen können an bluesky@xdpcba.com oder Sales10@xdpcba.com gesendet werden .

Eine klare Spezifikation erleichtert die Bestellung kundenspezifischer Leiterplatten

Die Wahl einer runden LED-Aluminiumplatine ist eine Designentscheidung, die den Beleuchtungskörper mit dem Herstellungsprozess verbindet. Der Platinenumriss muss zum Gehäuse passen, die Dicke und der Kupferaufbau müssen den Anforderungen entsprechen und die Dateien müssen das beabsichtigte Design eindeutig wiedergeben.

Eine vollständige Spezifikation bietet dem Lieferanten eine solide Grundlage für ein Angebot und hilft dem Produktteam, Muster anhand der tatsächlichen Anforderungen zu überprüfen. Wenn Design, Fertigungsdaten und Abnahmekriterien aufeinander abgestimmt sind, wird es einfacher, von einem ersten Prototyp zu Folgeaufträgen mit weniger vermeidbaren Überarbeitungen überzugehen.

Beginnen Sie bei Downlight- und Panel-Light-Projekten mit den Abmessungen der Vorrichtung und der Montageanordnung, bestätigen Sie die Platinenkonstruktion und lassen Sie die Fertigungsdateien vor der Produktion überprüfen. Diese Schritte tragen dazu bei, dass die Leiterplattenauswahl praktisch und der Bestellvorgang übersichtlich bleibt.
